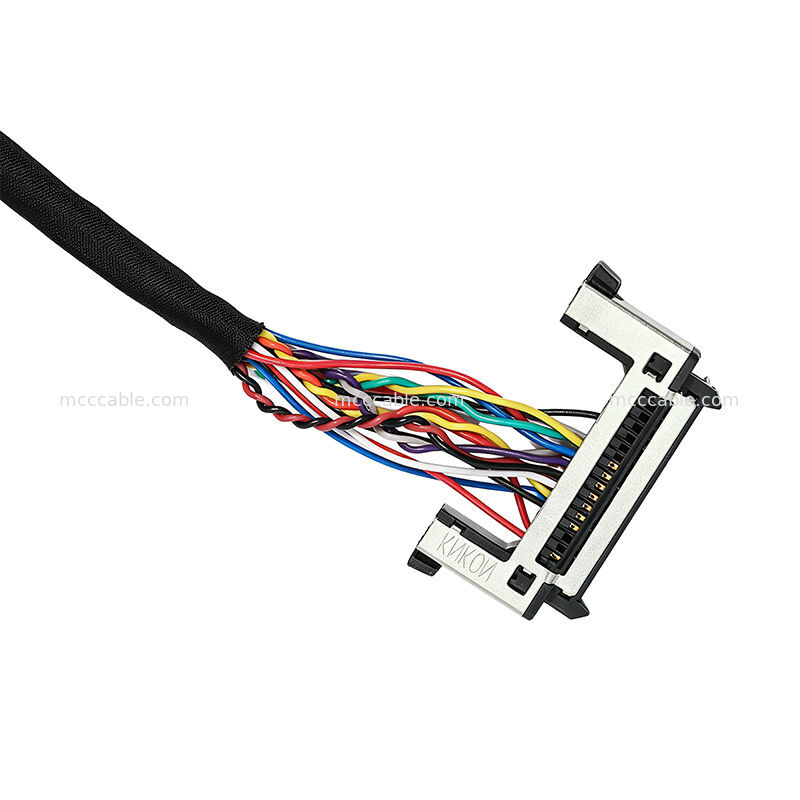

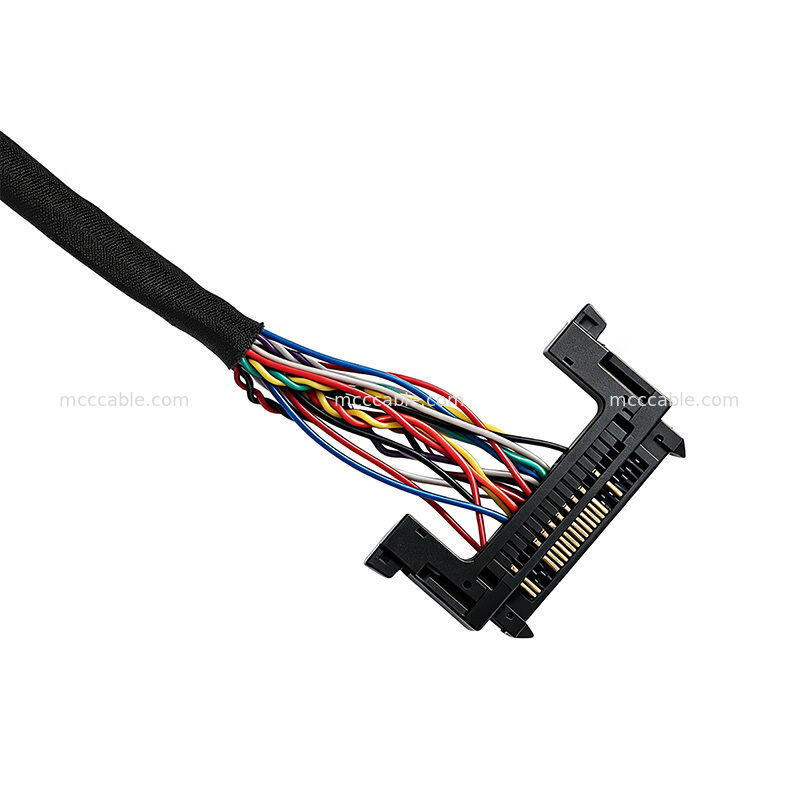

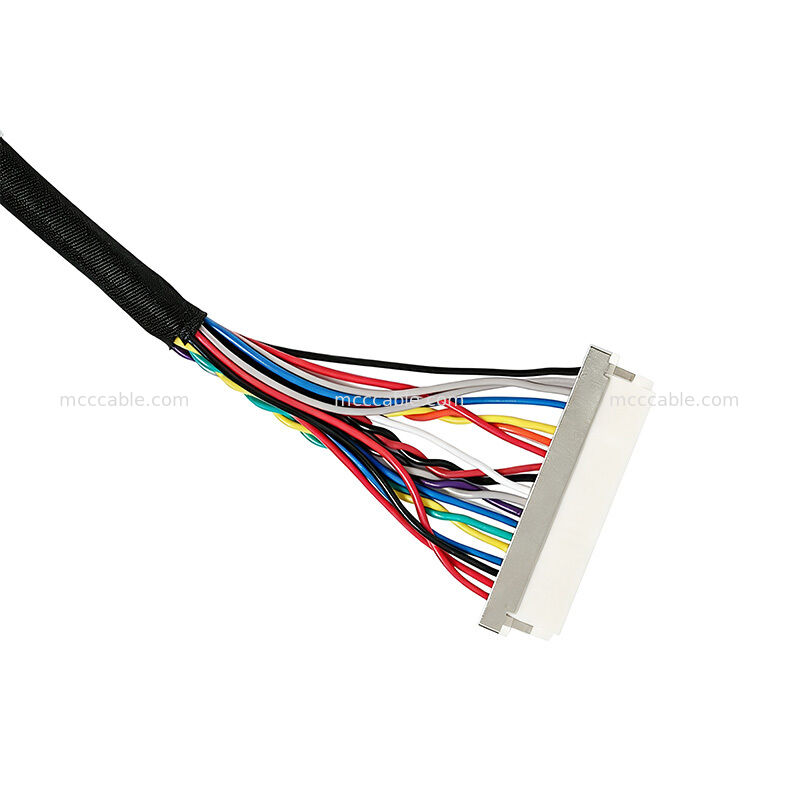

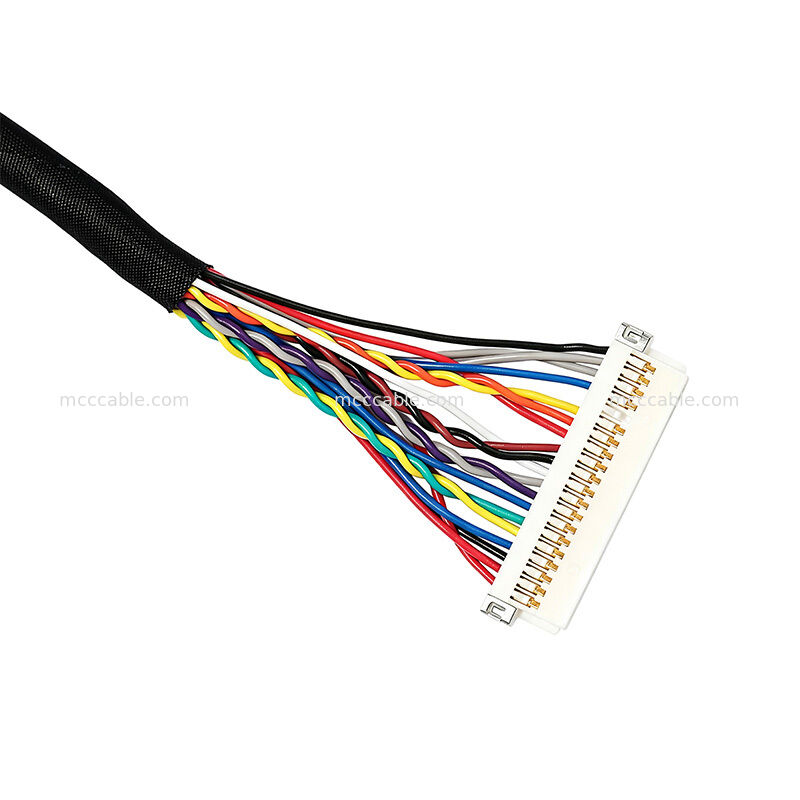

डिस्प्ले सिस्टम के लिए 0.5 मिमी पिच कनेक्टर के साथ कस्टम 28AWG एलवीडीएस केबल असेंबली

कस्टम 28AWG LVDS केबल असेंबली

कस्टम 28AWG LVDS केबल असेंबली को इलेक्ट्रॉनिक घटकों और डिस्प्ले-संबंधित प्रणालियों के बीच उच्च-गति अंतर संकेत संचरण के लिए डिज़ाइन किया गया है।

केबल असेंबली 28 AWG UL1571 तार और एक फाइन-पिच कनेक्टर कॉन्फ़िगरेशन का उपयोग करती है।

LVDS सिग्नल कनेक्शन का समर्थन करने के लिए केबल असेंबली में कई अंतर सिग्नल जोड़े एकीकृत किए गए हैं।

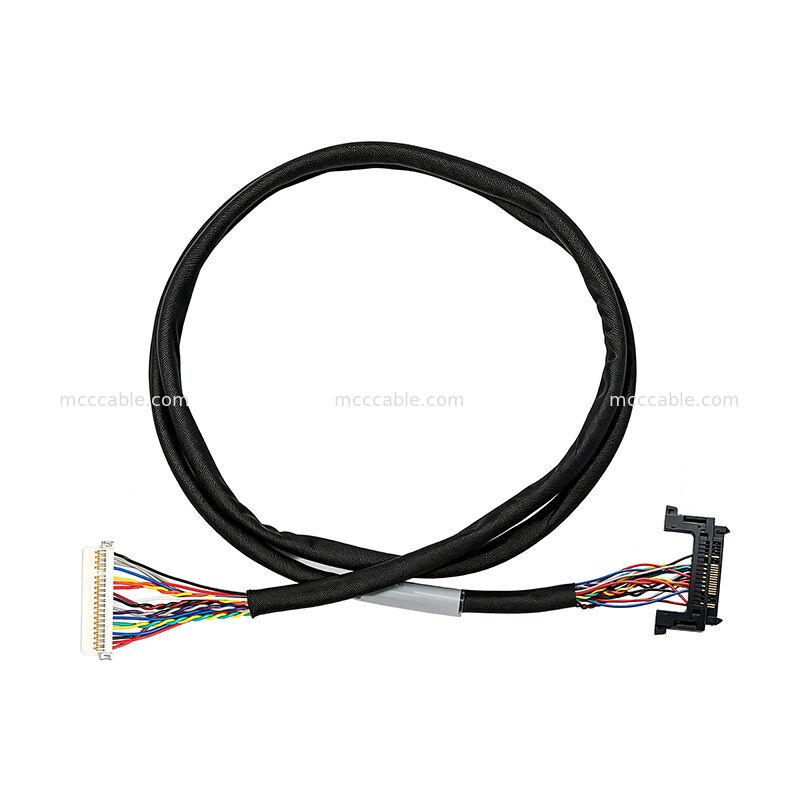

केबल की लंबाई लगभग 610 मिमी (24 इंच) है, जिसमें कनेक्टर और वायरिंग कॉन्फ़िगरेशन निर्दिष्ट आवश्यकताओं के अनुसार निर्मित किया गया है।

28AWG LVDS केबल असेंबली विनिर्देश

वस्तु

विनिर्देश

उत्पाद प्रकार

फाइन-पिच कनेक्टर संरचना कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है जिसमें मल्टी-पिन LVDS कनेक्शन की आवश्यकता होती है।

कस्टम LVDS केबल वायरिंग कॉन्फ़िगरेशन

कस्टम LVDS केबल असेंबली LVDS संचार के लिए कई अंतर सिग्नल जोड़े को शामिल करती है।

निर्दिष्ट सिग्नल कॉन्फ़िगरेशन में शामिल हैं:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

वायरिंग कॉन्फ़िगरेशन में निर्दिष्ट इंटरफ़ेस संरचना का समर्थन करने के लिए कई ग्राउंड कनेक्शन भी शामिल हैं।

यह मल्टी-पेयर कॉन्फ़िगरेशन केबल को व्यवस्थित LVDS अंतर सिग्नल ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

• 28AWG UL1571 LVDS केबल निर्माण
• 28AWG UL1571 केबल टिनयुक्त तांबे के कंडक्टरों का उपयोग SRPVC इन्सुलेशन के साथ करती है।
• मुख्य तार विनिर्देशों में शामिल हैं:
• 28 AWG कंडक्टर
• 7/0.127 ± 0.009 मिमी कंडक्टर निर्माण
• लगभग 0.38 मिमी कंडक्टर संदर्भ व्यास

0.60 ± 0.05 मिमी इंसुलेटेड तार बाहरी व्यास

0.11 मिमी औसत इन्सुलेशन मोटाई

0.09 मिमी न्यूनतम इन्सुलेशन मोटाई

80°C तापमान रेटिंग

30V वोल्टेज रेटिंग

निर्दिष्ट केबल में 20°C पर 239 Ω/km का अधिकतम कंडक्टर प्रतिरोध भी है।

डिस्प्ले सिस्टम के लिए कस्टम LVDS केबल असेंबली

• कस्टम LVDS केबल असेंबली इलेक्ट्रॉनिक सिस्टम के लिए उपयुक्त है जिन्हें कॉम्पैक्ट मल्टी-पिन अंतर सिग्नल कनेक्शन की आवश्यकता होती है।
• 28 AWG UL1571 वायरिंग, फाइन-पिच कनेक्टर निर्माण, कई LVDS अंतर जोड़े और एक परिभाषित केबल लंबाई का इसका संयोजन इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान-कुशल सिग्नल केबलिंग की आवश्यकता होती है।
• संभावित अनुप्रयोगों में शामिल हैं:
• डिस्प्ले सिस्टम
• इलेक्ट्रॉनिक उपकरण
• LVDS इंटरफ़ेस कनेक्शन
• आंतरिक डिस्प्ले सिग्नल कनेक्शन
• कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण

कस्टम सिग्नल केबल असेंबली

LVDS केबल असेंबली गुणवत्ता परीक्षण

LVDS केबल असेंबली को परिभाषित विद्युत निरीक्षण आवश्यकताओं के अधीन किया जाता है।

निर्दिष्ट गुणवत्ता आवश्यकताओं में शामिल हैं:

100% ओपन, शॉर्ट और इंटरमिटेंस परीक्षण

3 Ω का अधिकतम कंडक्टर प्रतिरोध

200V DC पर 10 MΩ का न्यूनतम इन्सुलेशन प्रतिरोध

निर्दिष्ट सुविधाओं का आयामी निरीक्षण

• RoHS 3.0 अनुपालन
• ये निरीक्षण आवश्यकताएं तैयार केबल असेंबली के लिए सुसंगत विद्युत प्रदर्शन और उत्पादन गुणवत्ता का समर्थन करती हैं।
