FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली का अवलोकन

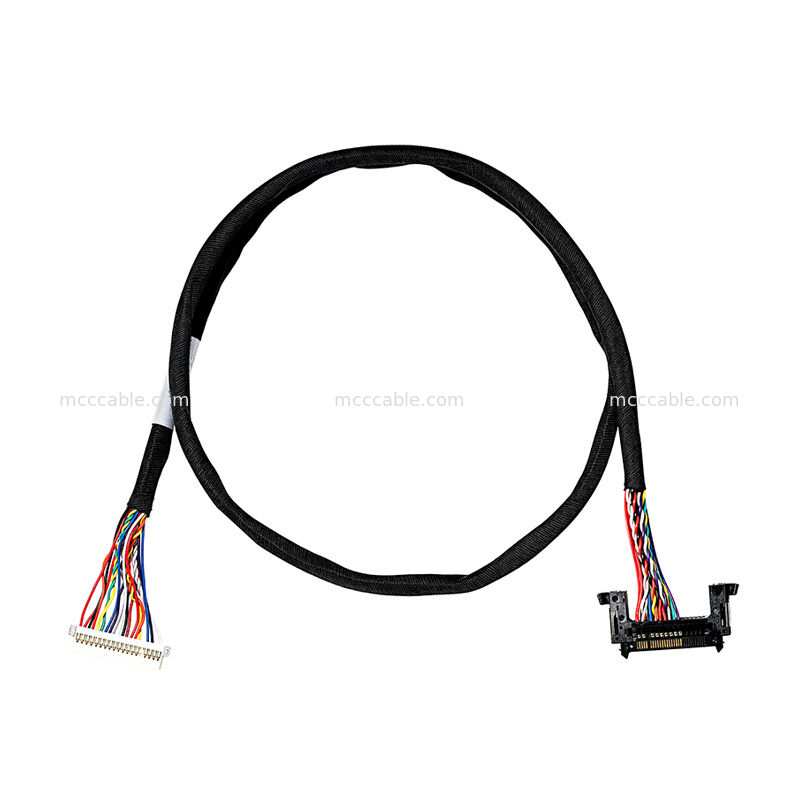

FI-RE31HL DF19-20P LVDS केबल असेंबली एक कस्टम केबल असेंबली है जिसे
एक छोर पर एक 31-स्थिति FI-RE31HL कनेक्टर और दूसरे छोर पर एक DF19-20P कनेक्टर।
विधानसभा 28 AWG तार का उपयोग करता है और लगभग 24 इंच (610 मिमी) में निर्दिष्ट है
केबल की कुल लंबाई।

केबल संयोजन एक परिभाषित एलवीडीएस की आवश्यकता वाले कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है

संभोग इंटरफेस के बीच परस्पर संबंध। ड्राइंग खुला, कम और अंतराल निर्दिष्ट करता है

परीक्षण, कंडक्टर प्रतिरोध 3 ओम तक और इन्सुलेशन प्रतिरोध कम से कम 10 MΩ

200 वी डीसी पर।

FI-RE31HL DF19-20P केबल असेंबली विनिर्देश

FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली डिजाइन

FI-RE31HL DF19-20P LVDS केबल असेंबली एक कॉम्पैक्ट कनेक्टर विन्यास का उपयोग करता है

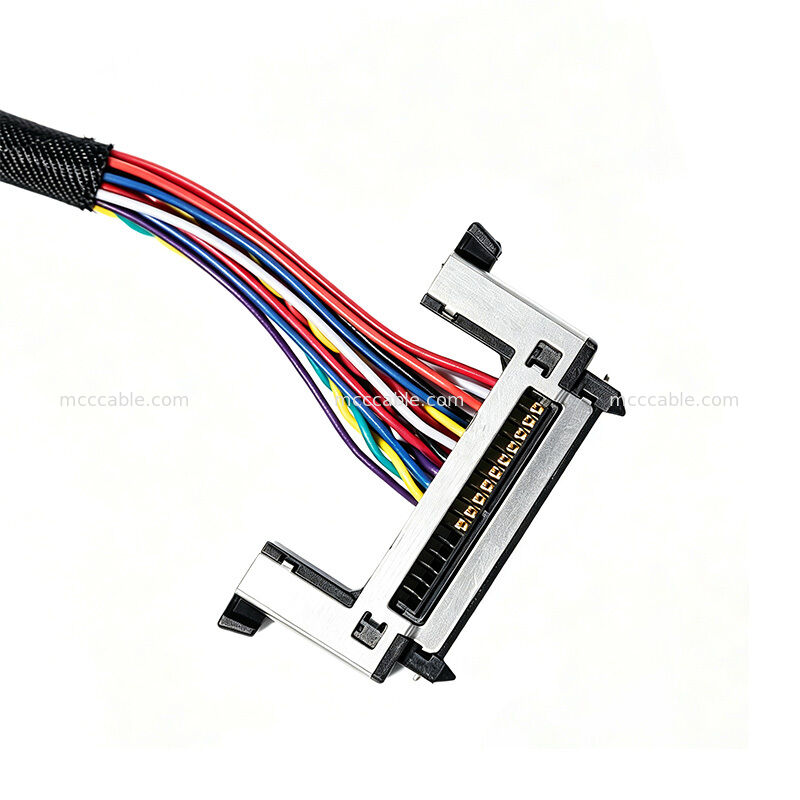

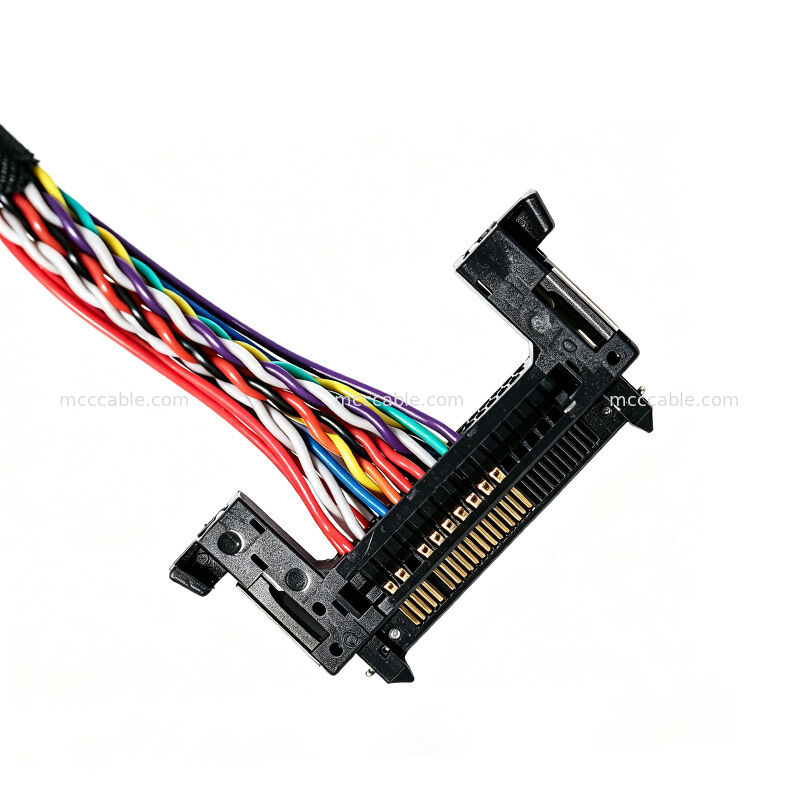

अंतरिक्ष-प्रतिबंधित इलेक्ट्रॉनिक उपकरण। ड्राइंग में निर्दिष्ट FI-RE31HL कनेक्टर है

एक 31 स्थिति कनेक्टर 0.5 मिमी पिच के साथ। स्वतंत्र घटक संदर्भ भी पहचान

FI-RE31HL एक 31-स्थिति, 0.50 मिमी पिच कनेक्टर के रूप में LVDS अनुप्रयोगों में इस्तेमाल किया।

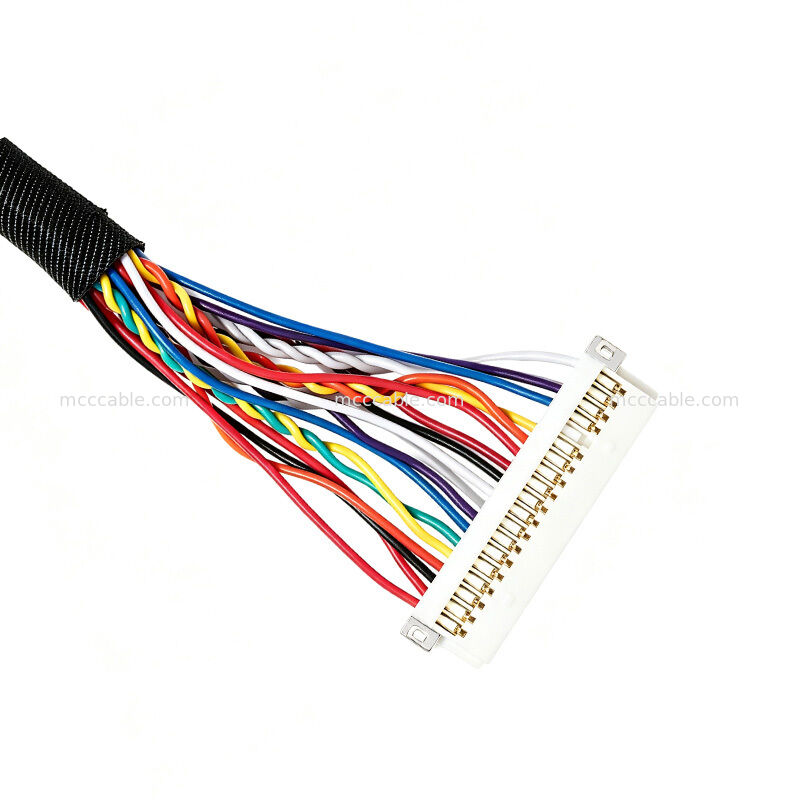

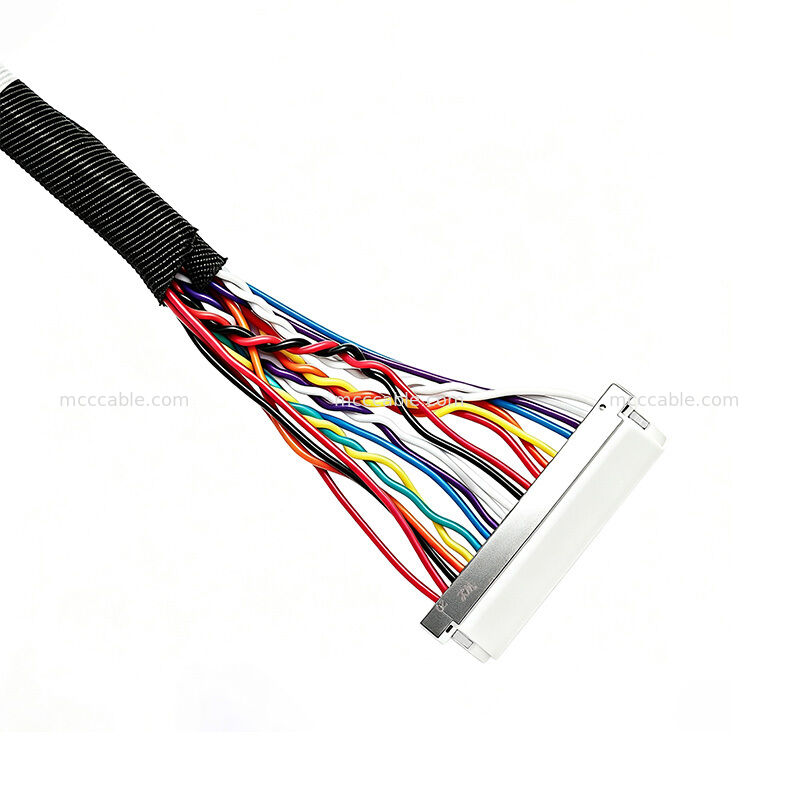

विपरीत पक्ष एक DF19-20P कनेक्टर विन्यास का उपयोग करता है। DF19 श्रृंखला 1.0 मिमी पिच है,

कम प्रोफ़ाइल के तार-टू-बोर्ड कनेक्टर परिवार।

केबल संयोजन में काली सुरक्षात्मक लिपटी और प्रवाहकीय कपड़ा टेप शामिल है।

निर्दिष्ट निर्माण. ड्राइंग भी कई संकेत और जमीन के साथ एक तार आरेख निर्दिष्ट करता है

संबंध।

FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली इलेक्ट्रिकल

प्रदर्शन

FI-RE31HL DF19-20P LVDS केबल असेंबली को विद्युत निरीक्षण आवश्यकताओं के साथ निर्दिष्ट किया गया है

इकट्ठा की अखंडता को सत्यापित करने के लिए।

प्रत्येक तैयार असेंबली को 100% खुले, संक्षिप्त और अंतराल परीक्षण से गुजरना आवश्यक है।

निर्दिष्ट अधिकतम कंडक्टर प्रतिरोध 3 Ω है, जबकि इन्सुलेशन प्रतिरोध न्यूनतम निर्दिष्ट है

200 वी डीसी परीक्षण स्थितियों में 10 एमओएम।

केबल विनिर्देश में कैन किए गए तांबे के कंडक्टर और अर्ध-कठोर पीवीसी इन्सुलेशन की भी पहचान की गई है।

तार विनिर्देश 7/0.127 मिमी का एक नाममात्र कंडक्टर आकार और 0.38 मिमी का एक संदर्भ कंडक्टर ओडी देता है।

FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली अनुप्रयोग

FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली कॉम्पैक्ट की आवश्यकता अनुप्रयोगों के लिए तैनात किया जा सकता है

एलवीडीएस इंटरकनेक्शन और कस्टम केबल असेंबली कॉन्फ़िगरेशन।

उत्पाद पृष्ठ के लिए संभावित अनुप्रयोग कीवर्ड में शामिल हैंः

• एलवीडीएस केबल संयोजन
• एलवीडीएस डिस्प्ले केबल
• हाई स्पीड सिग्नल केबल
• कस्टम केबल विधानसभा
• 31 स्थिति एलवीडीएस केबल
• 0.5 मिमी पिच कनेक्टर केबल
• कम प्रोफ़ाइल कनेक्टर केबल
• इलेक्ट्रॉनिक उपकरणों के केबल संयोजन
• डिस्प्ले इंटरफ़ेस केबल
• कस्टम वायर हार्नेस असेंबली

FI-RE31HL DF19-20P एलवीडीएस केबल असेंबली अनुकूलन

FI-RE31HL DF19-20P LVDS केबल असेंबली का निर्माण परिभाषित केबल लंबाई के अनुसार किया जा सकता है,

कनेक्टर कॉन्फ़िगरेशन, तारों की व्यवस्था और असेंबली की आवश्यकताएं।

कस्टम केबल असेंबली परियोजनाओं के लिए महत्वपूर्ण मापदंडों में केबल की लंबाई, कनेक्टर प्रकार,

तार का गेज, तार का रंग, पिन असाइनमेंट, समापन विन्यास और सुरक्षात्मक केबल लपेटन।

सिनो-मीडिया एक विशेष केबल असेंबली निर्माता है। हम अत्याधुनिक का उपयोग
स्वचालन उपकरण, प्रीमियम कच्चे माल, एक मजबूत गुणवत्ता आश्वासन प्रणाली,
और एक कुशल तकनीकी टीम उच्च गुणवत्ता, कस्टम केबल और हार्नेस देने के लिए
हमारी इंजीनियरिंग, उत्पादन और गुणवत्ता नियंत्रण
टीमों इन अद्वितीय घटकों की उत्कृष्टता सुनिश्चित करते हैं।
उत्पाद की गुणवत्ता को निरंतर बनाए रखना, ग्राहकों की जरूरतों को पूरा करना और
हमारे ग्राहकों की संतुष्टि के लिए हमारे समर्पण ड्राइव
कंपनी की निरंतर वृद्धि।
