कस्टम TWN4 USB 2.0 केबल असेंबली 20 सेमी 28AWG शील्डेड 8 पोजीशन कनेक्टर

TWN4 USB 2.0 केबल असेंबली

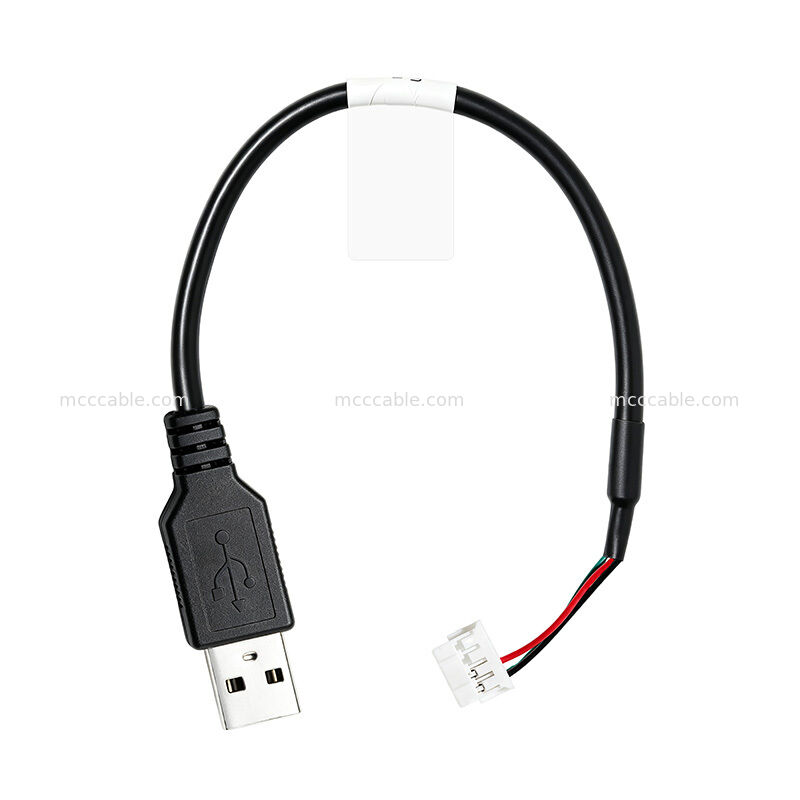

TWN4 USB 2.0 केबल असेंबली एक कस्टम 20 सेमी केबल असेंबली है जिसमें एकयूएसबी

प्रकार-ए पुरुष कनेक्टर और एक 8-स्थिति कनेक्टर। केबल एक मुड़ का उपयोग करता हैऔर

UL2725 तार के साथ ढाला गया निर्माण।

निर्दिष्ट केबल लंबाई 200 ± 10 मिमी है, केबल संरचना के साथ डिजाइनके अनुसार

निर्दिष्ट यूएसबी 2.0 कनेक्शन आवश्यकताओं के लिए।

TWN4 USB 2.0 केबल असेंबली विनिर्देश

TWN4 20 सेमी यूएसबी केबल विधानसभा

TWN4 यूएसबी केबल के संयोजन की एक निर्दिष्ट कुल लंबाई 200 ± 10 मिमी है,समतुल्य

लगभग 20 सेमी तक।

ड्राइंग में 100 ± 10 मिमी केबल अनुभाग और 30 ± 5 मिमी केबल अनुभाग को भी निर्दिष्ट किया गया हैआयाम निकट

कनेक्टर क्षेत्र।

TWN4 USB 2.0 केबल कनेक्टर

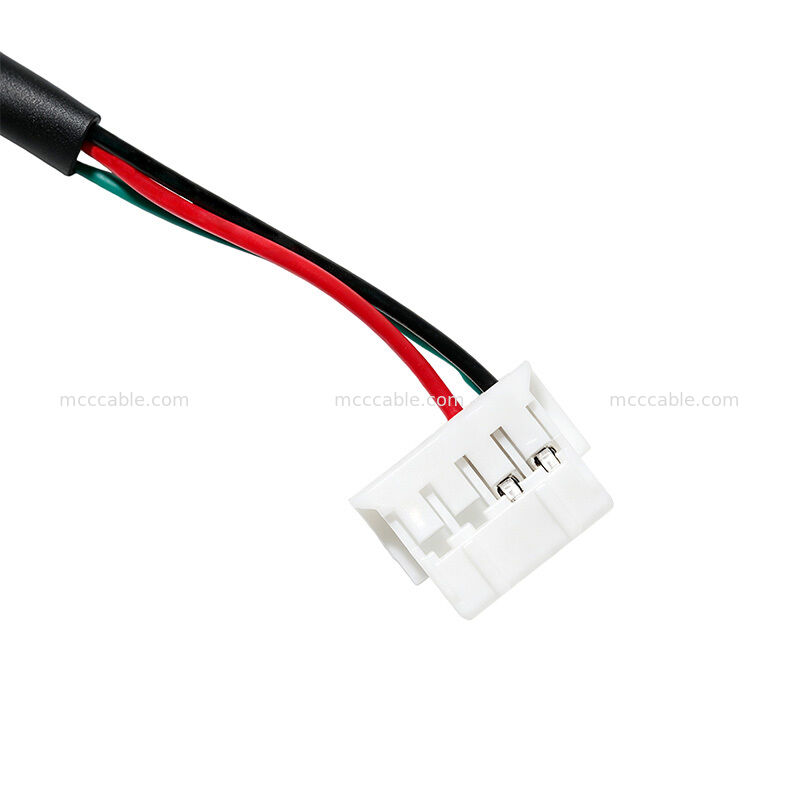

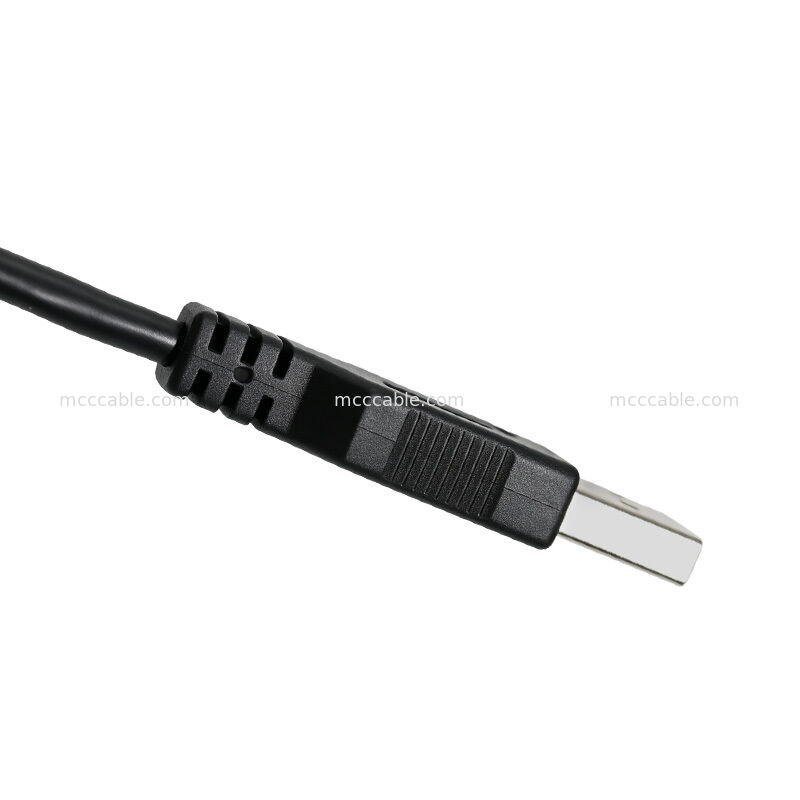

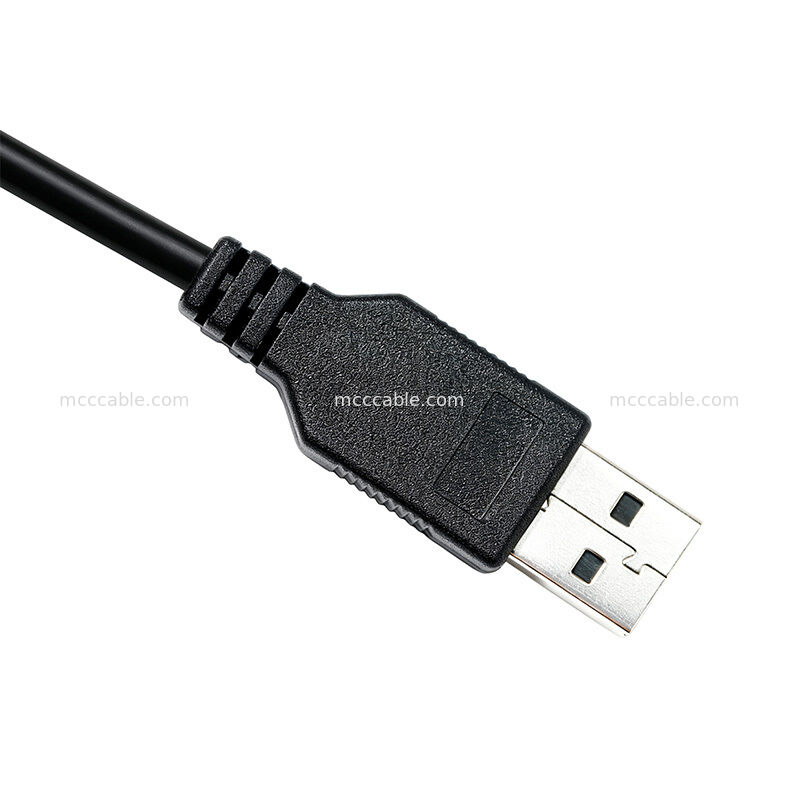

केबल संयोजन के यूएसबी पक्ष में यूएसबी प्रकार-ए पुरुष कनेक्टर का उपयोग किया जाता है।विपरीत पक्ष

2 × 4 स्थिति विन्यास के साथ 8-स्थिति कनेक्टर का उपयोग करता है।

कनेक्टर विनिर्देश एक 2.0 मिमी पिच को इंगित करता है औरकनेक्टर विन्यास

DF11-8DS-2C के रूप में।

TWN4 28AWG शील्ड केबल संरचना

केबल संरचना के रूप में निर्दिष्ट हैः

UL2725 28AWG × 1P + 26AWG × 2C + AEB

चित्र में केबल को घुमावदार भी दर्शाया गया है और एक ढाल + नाली संरचना दिखाई गई है।

बाहरी ढाला हुआ खंड काले पीवीसी के रूप में निर्दिष्ट है।

यह केबल संरचना निर्दिष्ट यूएसबी कंडक्टर और परिरक्षण को जोड़ती है

केबल संयोजन के भीतर के घटक।

कस्टम TWN4 यूएसबी केबल विधानसभा

TWN4 यूएसबी केबल विधानसभा निर्दिष्ट कनेक्टर के साथ निर्मित हैविन्यास,

केबल संरचना, मोल्डिंग और कुल लंबाई।

इकट्ठे में 4.0 मिमी की आईडी और एक ब्लैक हीट-श्राइप ट्यूब शामिल है।निर्दिष्ट सफेद

70 × 16 मिमी का लेबल।

TWN4 USB केबल परीक्षण और अनुपालन

केबल संयोजन को RoHS अनुपालन के रूप में निर्दिष्ट किया गया है।

ड्राइंग में निम्नलिखित विद्युत परीक्षण आवश्यकताओं को भी परिभाषित किया गया है:

• खुला/छोटाः 100% परीक्षण
• हाई-पॉट: एसी 200 वी / 0.1 एस
• इन्सुलेशन प्रतिरोधः DC 200 V, IR ≥ 20 MΩ
• संपर्क प्रतिरोधः 5 Ω अधिकतम

TWN4 यूएसबी केबल असेंबली अनुप्रयोग

TWN4 USB 2.0 केबल असेंबली का उपयोग ऐसे अनुप्रयोगों के लिए किया जा सकता है जिनके लिए एक

एक यूएसबी प्रकार-ए पुरुष इंटरफ़ेस और एक 8-स्थिति के साथ कॉम्पैक्ट यूएसबी कनेक्शन

तार कनेक्टर।

विशिष्ट अनुप्रयोग कीवर्ड में शामिल हैंः

• यूएसबी 2.0 केबल संयोजन
• कस्टम यूएसबी केबल
• यूएसबी प्रकार-ए केबल संयोजन
• 8-स्थिति केबल संयोजन
• ढाला हुआ यूएसबी केबल
• TWN4 केबल संयोजन
• कस्टम इलेक्ट्रॉनिक केबल संयोजन
