कस्टम TWN4 USB 2.0 केबल असेंबली 1m 28AWG शील्डेड हाई स्पीड वायरिंग

TWN4 USB 2.0 केबल असेंबली

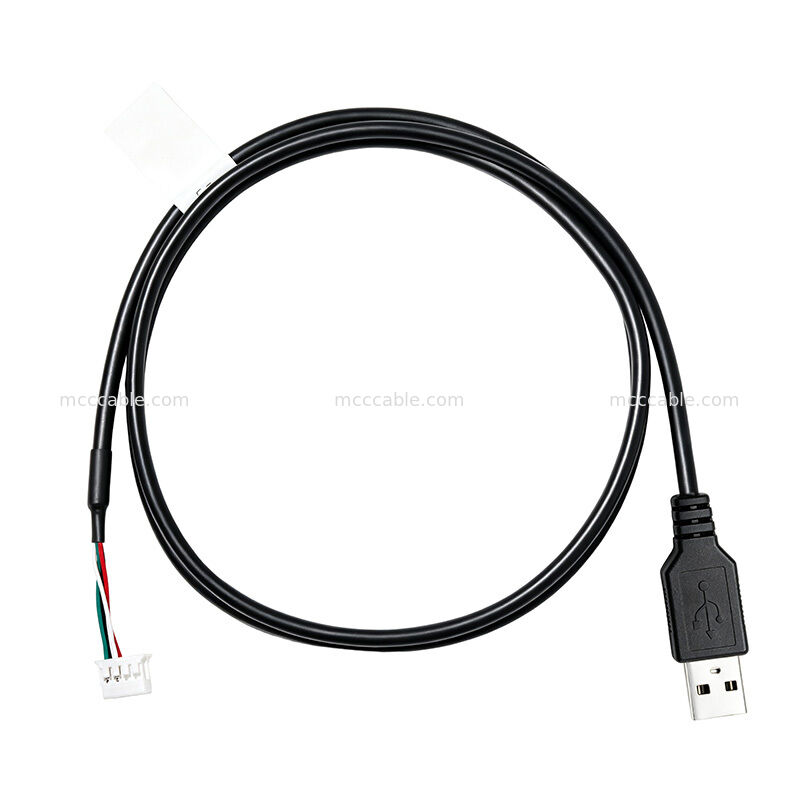

TWN4 USB 2.0 केबल असेंबली एक 1-मीटर कस्टम केबल असेंबली है जिसमें एक USB

टाइप-ए मेलकनेक्टर एक सिरे पर और दूसरे सिरे पर 8-पोजीशन वायर कनेक्टर है।

केबल एक ट्विस्टेड और शील्डेड कंस्ट्रक्शन का उपयोग करती है जिसमें UL2725 वायर होता है और इसे डिज़ाइन किया गया है

निर्दिष्ट USB 2.0 कनेक्शन और पिनआउट आवश्यकताओं के अनुसार।TWN4 USB 2.0 केबल असेंबली स्पेसिफिकेशन्स

विनिर्देश

TWN4 केबल असेंबली की निर्दिष्ट समग्र केबल लंबाई 1000 ± 10 मिमी है। ड्राइंग

निर्दिष्ट केबल अनुभाग के लिए 100 ± 10 मिमी आयाम और 30 ± 5 मिमी आयाम भी दिखाता है

कनेक्टर के सिरे पर।

केबल एक ट्विस्टेड कंस्ट्रक्शन का उपयोग करती है और निर्दिष्ट केबल संरचना के अनुसार शील्डिंग और ड्रेन वायर शामिल करती है।

TWN4 USB 2.0 केबल कनेक्टर

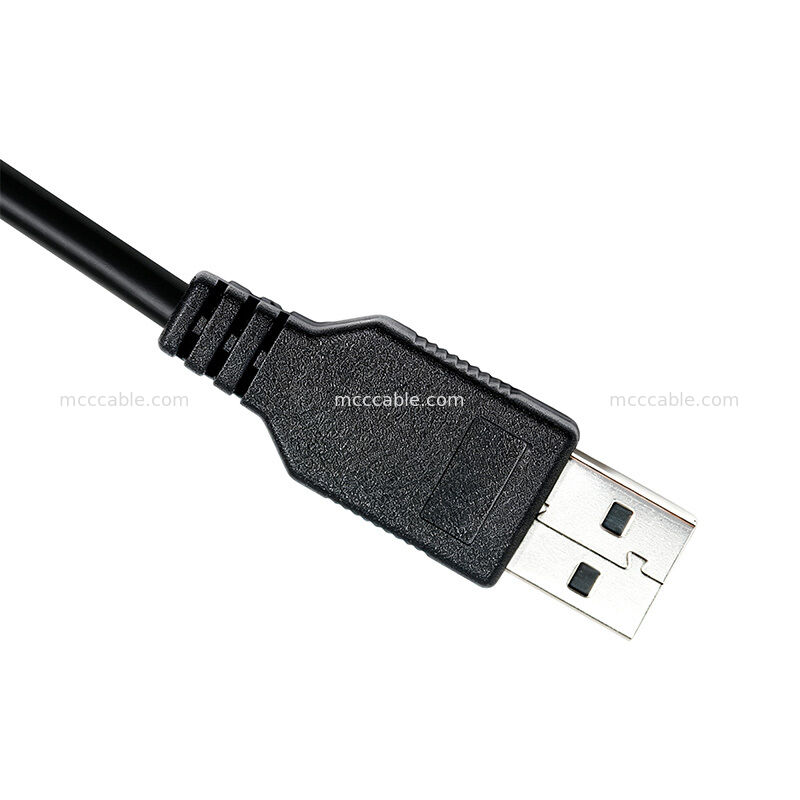

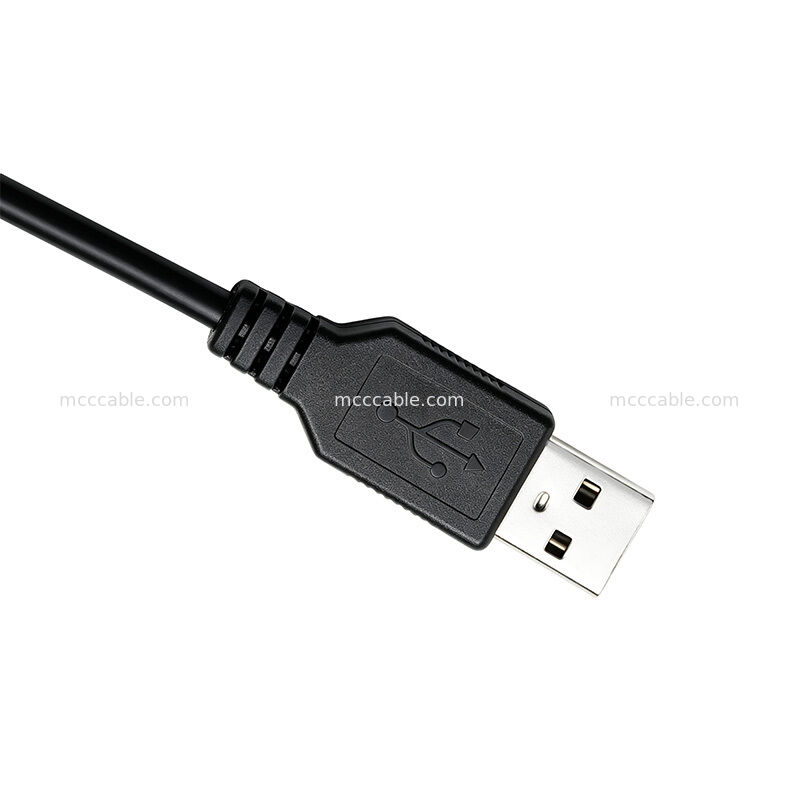

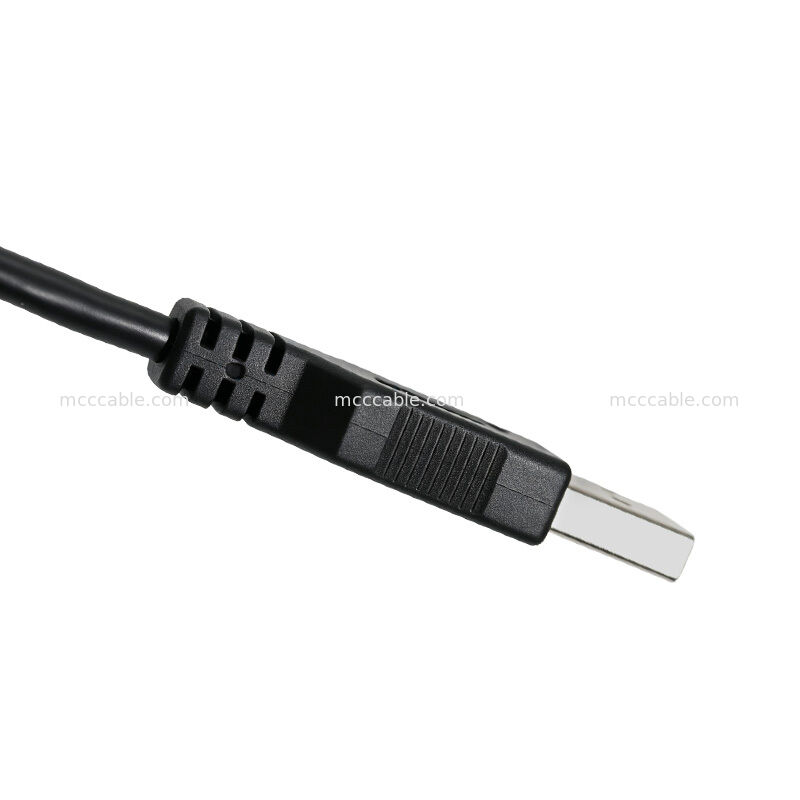

USB साइड USB टाइप-ए मेल कनेक्टर का उपयोग करता है। विपरीत छोर 8-पोजीशन कनेक्टर का उपयोग करता है

2 × 4-पोजीशन हाउसिंग कॉन्फ़िगरेशन के साथ।

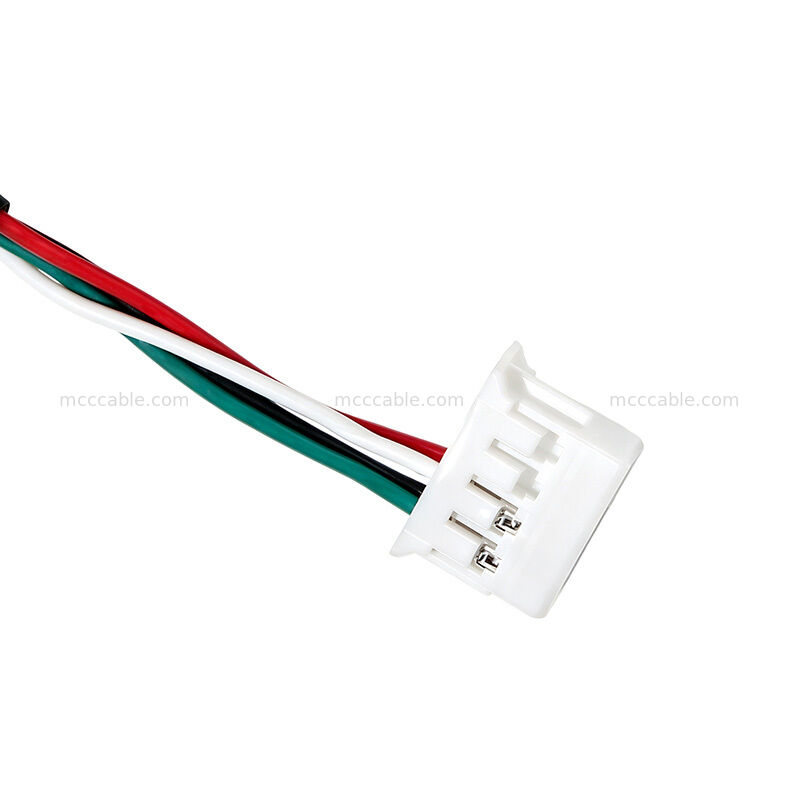

ड्राइंग 8-पोजीशन कनेक्टर के लिए DF11-8DS-2C निर्दिष्ट करती है और संबंधित की पहचान करती है

कनेक्टर स्पेसिफिकेशन में हाउसिंग और टर्मिनल कॉन्फ़िगरेशन।

TWN4 28AWG शील्डेड केबल संरचना

केबल संरचना को इस प्रकार निर्दिष्ट किया गया है:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

ड्राइंग एक ट्विस्टेड कंस्ट्रक्शन और शील्ड + ड्रेन कॉन्फ़िगरेशन का भी संकेत देती है। बाहरी

मोल्डिंग को काला 45P पीवीसी के रूप में निर्दिष्ट किया गया है।

यह संरचना USB सिग्नल जोड़ी, पावर कंडक्टर और शील्डिंग घटकों को जोड़ती है

केबल असेंबली के भीतर।

कस्टम TWN4 USB केबल असेंबली

TWN4 USB केबल असेंबली को निर्दिष्ट कनेक्टर कॉन्फ़िगरेशन के साथ निर्मित किया जाता है,

वायर संरचना, मोल्डिंग और केबल लंबाई।

असेंबली में एक काला पीवीसी मोल्डेड अनुभाग और एक काला हीट-श्रिंक ट्यूब शामिल है। ड्राइंग

70 × 16 मिमी आकार के साथ एक सफेद लेबल निर्दिष्ट करता है।

TWN4 USB 2.0 केबल परीक्षण और अनुपालन

केबल असेंबली को RoHS कंप्लायंट के रूप में निर्दिष्ट किया गया है।

ड्राइंग निम्नलिखित विद्युत परीक्षण आवश्यकताओं को भी परिभाषित करती है:

ओपन/शॉर्ट: 100% परीक्षण

हाई-पॉट: एसी 200 वी / 0.1 एस

• इन्सुलेशन प्रतिरोध: डीसी 200 वी, आईआर ≥ 20 एमΩ
• संपर्क प्रतिरोध: 5 Ω अधिकतम
• TWN4 USB केबल असेंबली अनुप्रयोग
• TWN4 USB 2.0 केबल असेंबली का उपयोग उन अनुप्रयोगों के लिए किया जा सकता है जिनमें 1-मीटर USB की आवश्यकता होती है

USB टाइप-ए मेल इंटरफ़ेस और 8-पोजीशन वायर कनेक्टर के साथ कनेक्शन।

विशिष्ट अनुप्रयोग कीवर्ड में शामिल हैं:

USB 2.0 केबल असेंबली

कस्टम USB केबल

• USB टाइप-ए केबल असेंबली
• 8-पोजीशन USB केबल
• शील्डेड USB केबल
• TWN4 केबल असेंबली
• कस्टम इलेक्ट्रॉनिक केबल असेंबली
• सिनो-मीडिया एक विशेष केबल असेंबली निर्माता है। हम अत्याधुनिक का उपयोग करते हैं
• ऑटोमेशन उपकरण, प्रीमियम कच्चा माल, एक मजबूत गुणवत्ता आश्वासन प्रणाली,

और उच्च-गुणवत्ता, कस्टम केबल और हार्नेस वितरित करने के लिए एक कुशल तकनीकी टीम
छोटे मात्रा में घटक। हमारी इंजीनियरिंग, उत्पादन और गुणवत्ता नियंत्रण
टीम इन अद्वितीय घटकों की उत्कृष्टता सुनिश्चित करती है। हमारा मिशन है
उत्पाद की गुणवत्ता में लगातार सुधार करना, ग्राहकों की जरूरतों को पूरा करना और विशेषज्ञता बनाए रखना
हमारे द्वारा उपयोग की जाने वाली और अनुशंसित सामग्री में। ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता
कंपनी के निरंतर विकास को बढ़ावा देती है।
