उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
Customization
प्रमाणन:
UL ，ISO13485 , ISO9001.2005 , ISO14001
मॉडल संख्या:
USL20-30SS-008-C

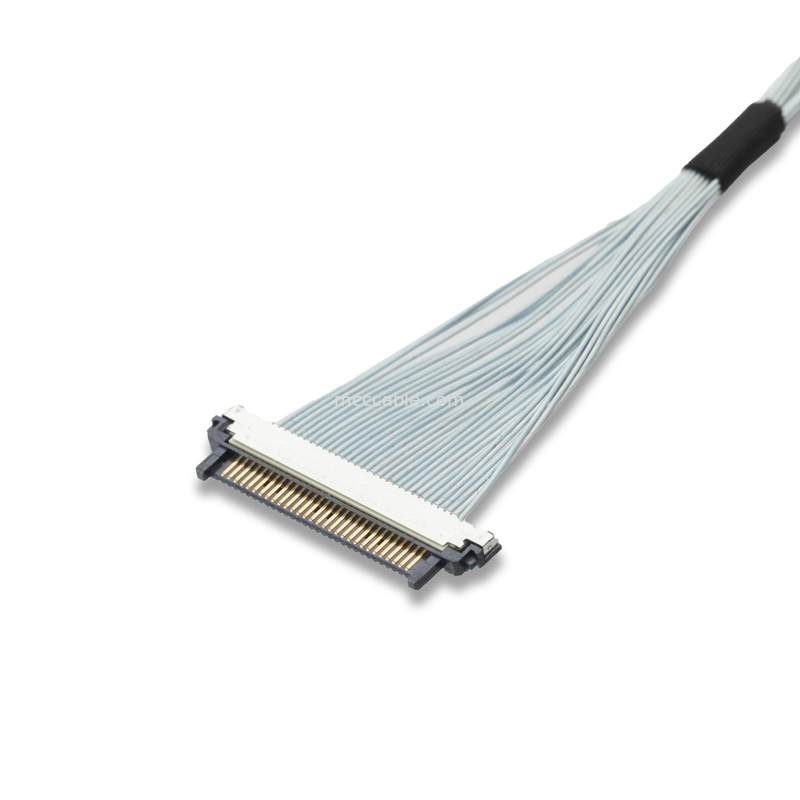

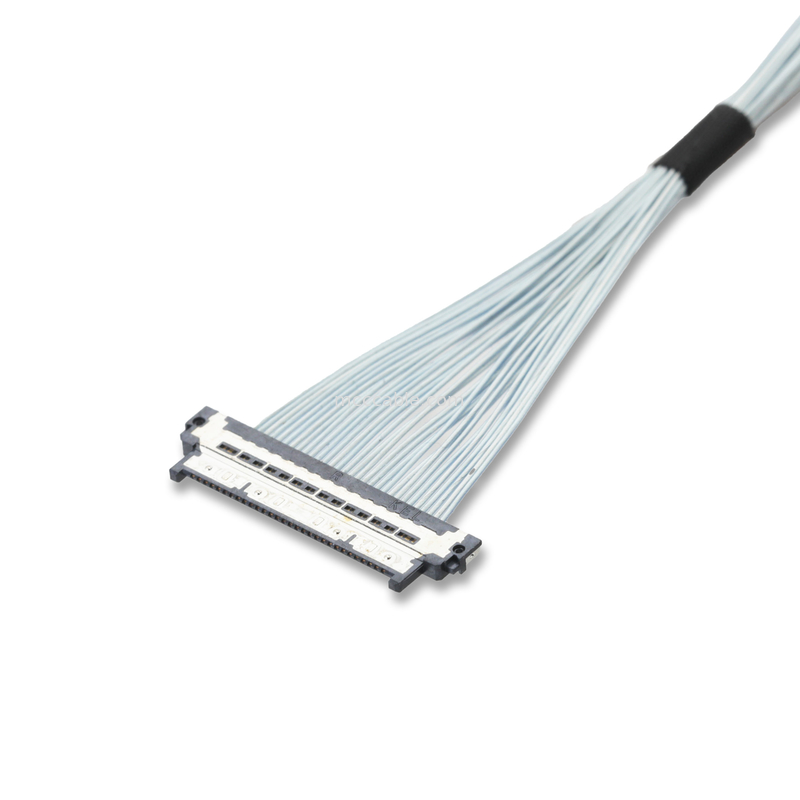

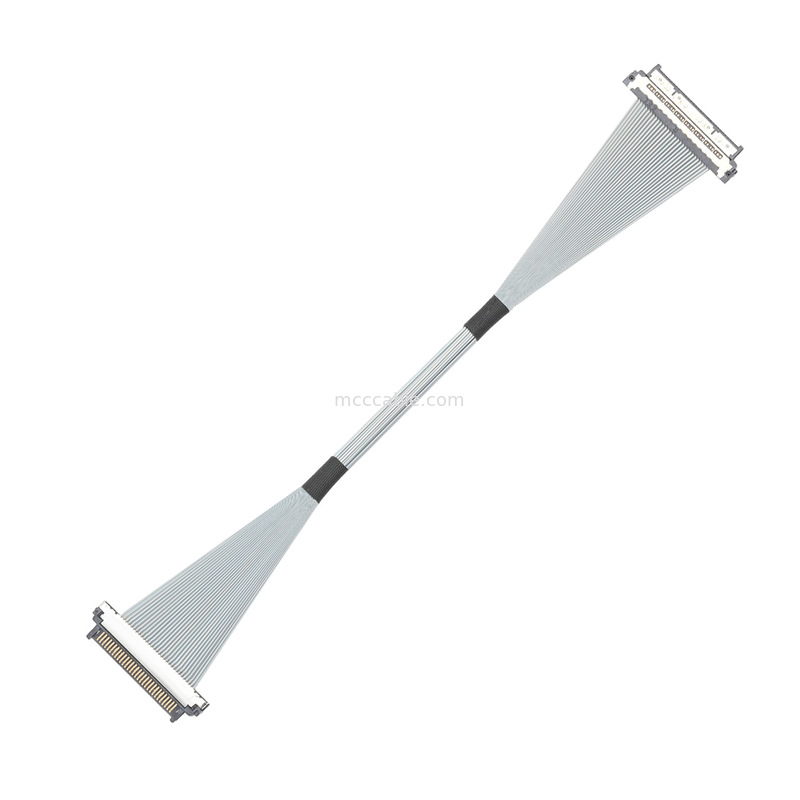

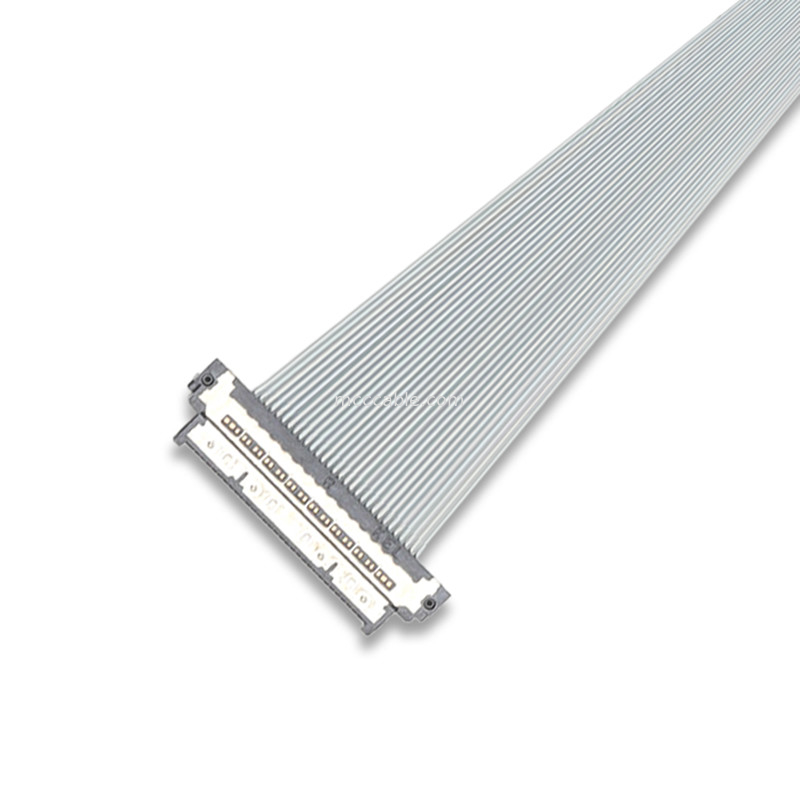

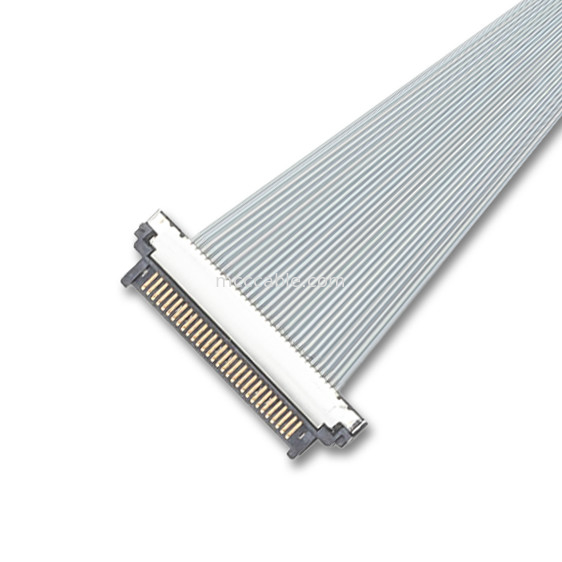

केईएल यूएसएल20-30एस उच्च घनत्व वाले इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया एक उच्च परिशुद्धता वाला माइक्रो-कॉक्सियल केबल कनेक्टर है।एयरोस्पेस, चिकित्सा उपकरण, ड्रोन और ऑटोमोटिवअनुप्रयोगों के लिए।0.4mm पिचऔर एक1.0 मिमी संभोग की ऊंचाई, यह कनेक्टर उच्च प्रदर्शन संकेत संचरण सुनिश्चित करते हुए कॉम्पैक्ट उपकरणों की मांगों को पूरा करता है।
| श्रेणी | विनिर्देश |
|---|---|
| मॉडल | USL20-30S |
| संपर्क की संख्या | 30 |
| पिच | 0.4 मिमी |
| संभोग की ऊंचाई | 1.0 मिमी |
| केबल की लंबाई (अनुकूलित) | 50 मिमी (मानक लंबाई अनुकूलित किया जा सकता है) |
| कनेक्शन प्रकार | इन्सुलेशन-डिस्प्लेसमेंट (IDC) |
| कनेक्टर अभिविन्यास | क्षैतिज |
| प्रभावी संभोग की अवधि | 0.5 मिमी |
| ढालना | धातु के खोल से शोर कम होता है |
| विद्युत गुण | विनिर्देश |
|---|---|
| रेटेड करंट | 0.25ए प्रति स्पर्श |
| संपर्क प्रतिरोध | अधिकतम 100mΩ |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 200 वी एसी 1 मिनट के लिए |
| इन्सुलेशन प्रतिरोध | न्यूनतम 100MΩ 250V DC पर |
| परिचालन तापमान सीमा | -40°C से +85°C |
| लागू केबल | #42 AWG माइक्रो समाक्षीय केबल |
उच्च घनत्व वाले लघु डिजाइन
विश्वसनीय विद्युत प्रदर्शन
बेहतर सिग्नल अखंडता
विश्वसनीय और टिकाऊ निर्माण
| विद्युत विशेषताएं | विनिर्देश |
|---|---|
| रेटेड करंट | 0.25ए प्रति स्पर्श |
| संपर्क प्रतिरोध | 100mΩ अधिकतम। |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 200 वी एसी |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. 250V DC पर |
| लागू केबल | #42 AWG माइक्रो समाक्षीय केबल |
✔️उच्च संकेत अखंडतास्थिर उच्च गति डेटा संचरण सुनिश्चित करता है।
✔️कॉम्पैक्ट और स्पेस सेविंगयह स्थान की कमी वाले उपकरणों के लिए डिज़ाइन किया गया है।
✔️विद्युत चुम्बकीय हस्तक्षेप परिरक्षण• अंतर्निहित परिरक्षण शोर और सिग्नल हानि को कम करता है।
✔️आसान असेंबलीआईडीसी डिजाइन केबल की असेंबली को सरल बनाता है और विश्वसनीयता बढ़ाता है।
✔️व्यापक अनुप्रयोगयूएवी, रोबोटिक्स, एयरोस्पेस, चिकित्सा उपकरणों आदि के लिए उपयुक्त।
KEL USL20-30SS-008-C:
इस श्रृंखला के कनेक्टर्स का पिच 0.4 मिमी और कम माउंटिंग ऊंचाई 1.0 मिमी है।
जब 0.5 मिमी पिच, अल्ट्रा-फाइन समाक्षीय केबल के लिए कनेक्टर्स के हमारे वर्तमान एसएसएल श्रृंखला के साथ तुलना की,
यूएसएल सीरीज ने जुड़ा हुआ वॉल्यूम के संदर्भ में लगभग 50% की बड़ी कमी हासिल की है, जिससे योगदान दिया गया है
वजन घटाने और उपकरण के लघुकरण के लिए काफी है।
इस उत्पाद में बोर्ड पक्ष पर एक सीधा प्रकार का कनेक्टर और केबल पक्ष पर एक सीधा प्रकार का कनेक्टर है।
इसके अलावा, 30 और 40 संपर्क संस्करण वर्तमान में उपलब्ध हैं।
सूक्ष्म समाक्षीय केबल संयोजन, ईडीपी केबल संयोजन, एलवीडीएस केबल संयोजन, सूक्ष्म समाक्षीय केबल,
फाइन पीच वायर हार्नेस निर्माता
प्रश्न 1. क्या यह एक कारखाना है?
उत्तर: हाँ, हमारे पास डिजाइन और विनिर्माण का 17 वर्ष से अधिक का अनुभव है!
Q2. क्या कोई प्रमाण पत्र है?
उत्तर: हाँ, आईएस09001, आईएसओ14001, टीएस16949, आईएसओ13485, यूएल प्रमाणित हैं।
प्रश्न 3. हमारी विशेषता क्या है?
एकः हम आवेदन पर उत्पादों को डिजाइन कर सकते हैं।
Q4. क्या आप OEM/ODM ऑर्डर स्वीकार करते हैं?
एकः हाँ, हम OEM / ODM आदेश स्वीकार करते हैं। OEM आदेश के लिए, MOQ 100pcs है। ODM आदेश के लिए, MOQ
1000 पीसी. मोल्ड शुल्क डिजाइन के अनुसार लिया जाएगा.
प्रश्न 5. किसी आदेश को पूरा करने में कितना समय लगेगा?
A: छोटे आदेश और स्टॉक में उत्पादों के लिए, तैयारी और वितरण के लिए 3 दिनों से कम समय लगेगा
शिपमेंट का समय ग्राहकों की पसंद पर निर्भर करता है, सबसे तेज़ 7 दिन और सबसे लंबा 1 महीने।
बड़े ऑर्डर के लिए, जैसा कि हमें सभी चीजों की पुष्टि करने की आवश्यकता है, सामग्री की तैयारी, उत्पादन, इस प्रो शामिल हैं
आदेश मात्रा के आधार पर 5 से 21 कार्यदिवस लगेंगे, परीक्षण 1 से 3 कार्यदिवस, एक
और अंत में, पैकिंग 1 दिन, तो सबसे तेजी से 7 दिन और सबसे लंबे समय तक शिपमेंट के बिना 25 दिन.
प्रश्न 6. दीर्घकालिक ग्राहक होने के नाते हमें और क्या सेवाएं मिल सकती हैं?
1नया उत्पाद ऑर्डर के साथ पेश किया जाएगा, ताकि आप देख सकें कि यह बाजार में संभावित उत्पाद है या नहीं।
और इसे बढ़ावा दें, और आपको अपने जिले में उत्पाद को फिर से बेचने का अधिकार होगा।
2अतिरिक्त शुल्क छूट, कम मात्रा में उत्पादों की खरीद पर सस्ता मूल्य।
3. हम प्रचार छवियों पर सहायता प्रदान कर सकते हैं, और ग्राहकों के लोगो के साथ छवियों बनाने
प्रश्न 7. केबल की वारंटी कितनी है और यदि वह दोषपूर्ण या दोषपूर्ण है तो आप अपने लाभों की सुरक्षा कैसे कर सकते हैं?
एः हमारे सभी केबल 12-36 महीने की वारंटी के साथ बेचे जाते हैं, और बड़ी मात्रा के आदेश के लिए, हम 0.3% की पेशकश करेंगे
दोषपूर्ण के लिए 0.5% बैकअप के लिए आदेश के साथ भेजा, तो अगर आप आदेश 1000पीसी, इसका मतलब है कि आप 100 प्राप्त कर सकते हैं
बैकअप के साथ 3pcs. यदि आप 5pcs से अधिक दोषपूर्ण मिलता है, और 0.1% से कम, कृपया बिक्री और संपर्क करें
चित्रों की पेशकश करते हैं, और हम नए आदेश के साथ प्रतिस्थापन या धनवापसी के तरीके से अपनी समस्या का समाधान करेंगे।
Q8. क्या आप निःशुल्क नमूना आदेश स्वीकार करते हैं?
एकः हाँ, नमूना आदेश समर्थित है, कुछ नमूने शिपमेंट फ्रेट को छोड़कर निः शुल्क की पेशकश की जा सकती है।
