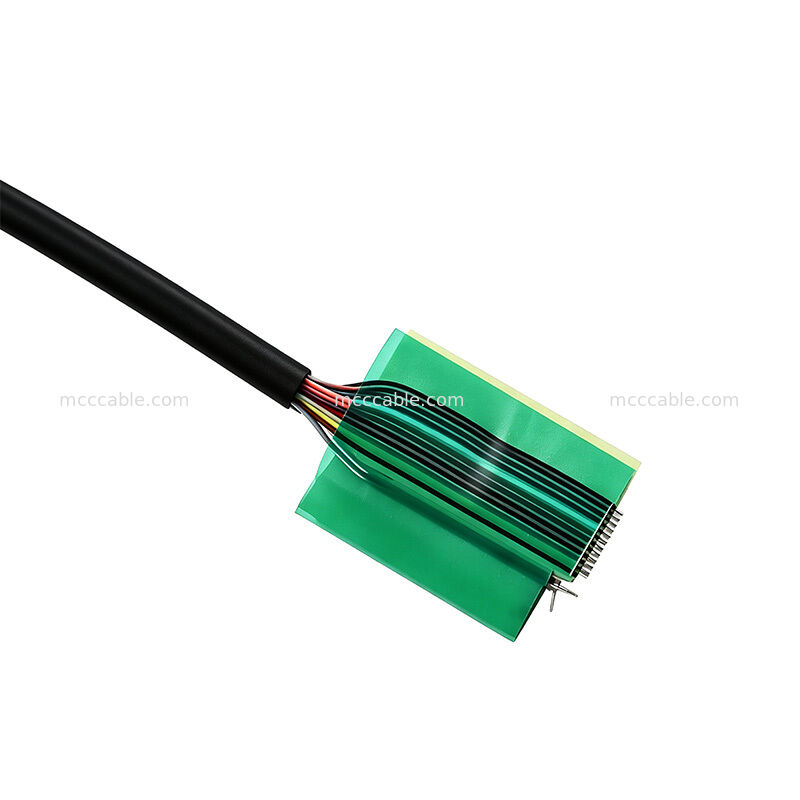

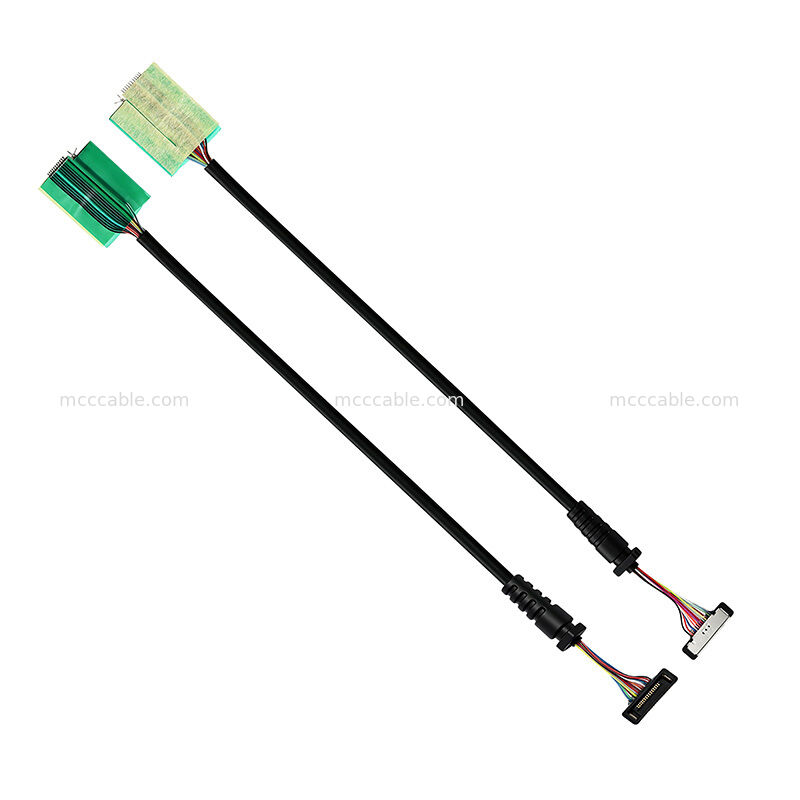

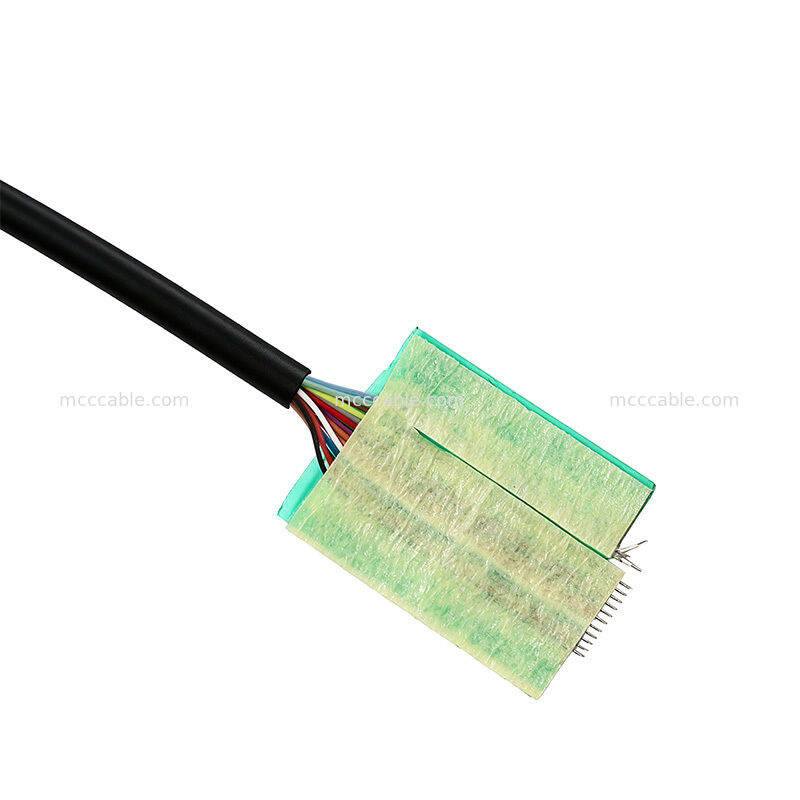

20373-R14T-06 14C अल्ट्रा फाइन माइक्रो कोएक्सियल केबल असेंबली

20373-R14T-06 14C सूक्ष्म समाक्षीय केबल विधानसभा एक कॉम्पैक्ट कस्टम केबल है

केबल कॉन्फ़िगरेशन

50Ω एमसीसी समाक्षीय के साथ 2 × 42 AWG और 12 × 36 AWG कंडक्टरों को जोड़ती है

कॉम्पैक्ट सिग्नल ट्रांसमिशन अनुप्रयोगों के लिए निर्माण।

केबल की समाप्त लंबाई 150 ± 5 मिमी और केबल के कुल व्यास के साथ

2.10 ± 0.20 मिमी, इस अल्ट्रा ठीक माइक्रो समाक्षीय केबल विधानसभा अनुप्रयोगों के लिए उपयुक्त है

जहां कॉम्पैक्ट केबल रूटिंग और एक छोटी केबल प्रोफ़ाइल महत्वपूर्ण है।

20373-R14T-06 माइक्रो कोएक्सियल केबल असेंबली संरचना

20373-R14T-06 केबल असेंबली में 14C MCC समाक्षीय विन्यास का उपयोग किया जाता है जिसमें

के 2 × 42 AWG और 12 × 36 AWG कंडक्टरों. 42 AWG MCC समाक्षीय तारों रहे हैं

50Ω समाक्षीय तारों के रूप में निर्दिष्ट, जबकि 36 AWG तारों को असतत कंडक्टर के रूप में उपयोग किया जाता है

केबल के भीतर।

केबल विधानसभा भी निर्दिष्ट केबल के लिए यूवी गोंद 8806 एचएफ आरपी शामिल है

समाप्ति प्रक्रिया।

20373-R14T-06 14C केबल विनिर्देश

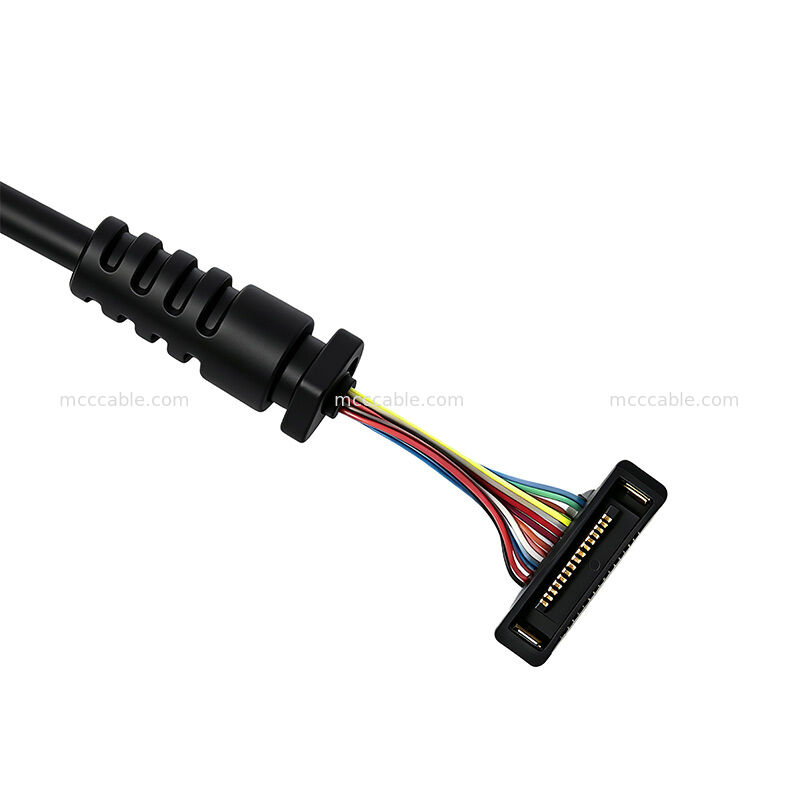

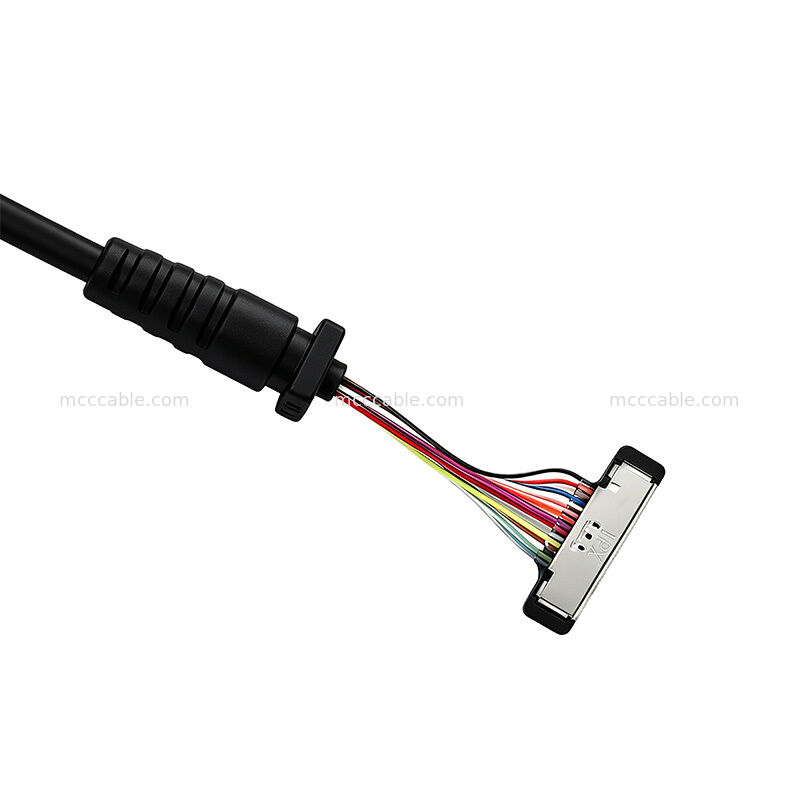

20373-R14T-06 कनेक्टर विन्यास

निर्दिष्ट कनेक्टर कॉन्फ़िगरेशन में एक प्लग आवास और प्लग शेल संयोजन शामिल है।

P1 के लिए पहचाने गए कनेक्टर घटक हैंः

• प्लग हाउसिंग असेंबलीः 20373-R14T-06

• प्लग शेल-एः 2182-014-03

निर्दिष्ट समाप्ति प्रक्रिया प्रत्येक समाक्षीय तार के ढाल के लिए समाप्त किया जाना चाहिए

कनेक्टर की पूंछ भी 1 ¢ 2 मिमी के यूवी गोंद कवर के साथ निर्दिष्ट है।

20373-R14T-06 विद्युत प्रदर्शन

20373-R14T-06 केबल असेंबली को अधिकतम कंडक्टर प्रतिरोध 3.0 Ω के साथ निर्दिष्ट किया गया है

और निर्दिष्ट परीक्षण स्थितियों में 10 एमओएम का इन्सुलेशन प्रतिरोध।

उत्पादन आवश्यकताओं में सत्यापन के लिए 100% खुला, संक्षिप्त और अंतराल परीक्षण भी शामिल हैं

विद्युत निरंतरता और संयोजन की गुणवत्ता।

20373-R14T-06 केबल आयाम

मानक विन्यास में केबल की लंबाई 150 ± 5 मिमी और कुल केबल व्यास है

2.10 ± 0.20 मिमी का।

कॉम्पैक्ट 14C सूक्ष्म समाक्षीय निर्माण अनुप्रयोगों के लिए एक छोटी केबल प्रोफ़ाइल बनाए रखने में मदद करता है

सीमित रूटिंग स्पेस के भीतर कई सिग्नल कंडक्टरों की आवश्यकता होती है।

20373-R14T-06 कस्टम केबल असेंबली अनुप्रयोग

20373-R14T-06 सूक्ष्म समाक्षीय केबल विधानसभा कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है

और सिग्नल ट्रांसमिशन अनुप्रयोगों को बहु-चालक समाक्षीय केबल विन्यास की आवश्यकता होती है।

14C संरचना, 50Ω MCC समाक्षीय तार, कॉम्पैक्ट 2.10 मिमी नाममात्र केबल व्यास और

कस्टम 150 मिमी केबल लंबाई इस विन्यास अंतरिक्ष-प्रतिबंधित केबल के लिए उपयुक्त बनाने

रूटिंग और अनुकूलित इलेक्ट्रॉनिक इंटरकनेक्शन आवश्यकताएं।

सिनो-मीडिया एक विशेष केबल असेंबली निर्माता है। हम अत्याधुनिक का उपयोग
स्वचालन उपकरण, प्रीमियम कच्चे माल, एक मजबूत गुणवत्ता आश्वासन प्रणाली,
और एक कुशल तकनीकी टीम उच्च गुणवत्ता, कस्टम केबल और हार्नेस देने के लिए
हमारी इंजीनियरिंग, उत्पादन और गुणवत्ता नियंत्रण
टीमों इन अद्वितीय घटकों की उत्कृष्टता सुनिश्चित करते हैं।
उत्पाद की गुणवत्ता को निरंतर बनाए रखना, ग्राहकों की जरूरतों को पूरा करना और
हमारे ग्राहकों की संतुष्टि के लिए हमारे समर्पण ड्राइव
कंपनी की निरंतर वृद्धि।
