213814-1104 4-सर्किट उच्च-तापमान पावर केबल असेंबली कस्टम UL1180 16AWG

213814-1104 4-सर्किट उच्च-तापमान पावर केबल असेंबली एक कस्टम केबल असेंबली है जिसे UL1180 PTFE 16AWG तार, 4-सर्किट पैनल-माउंट कनेक्टर, क्रिम्प टर्मिनलों और एक रिंग टर्मिनल कनेक्शन के साथ डिज़ाइन किया गया है।

केबल में 300V वोल्टेज रेटिंग और -60°C से +260°C की रेटेड तापमान सीमा के साथ उच्च-तापमान PTFE इन्सुलेशन का उपयोग किया गया है। असेंबली उच्च-तापमान तार प्रदर्शन, विश्वसनीय कनेक्शन और अनुकूलित केबल लंबाई की आवश्यकता वाले विद्युत कनेक्शन और पावर केबल अनुप्रयोगों के लिए उपयुक्त है।

213814-1104 4-सर्किट पावर केबल असेंबली संरचना

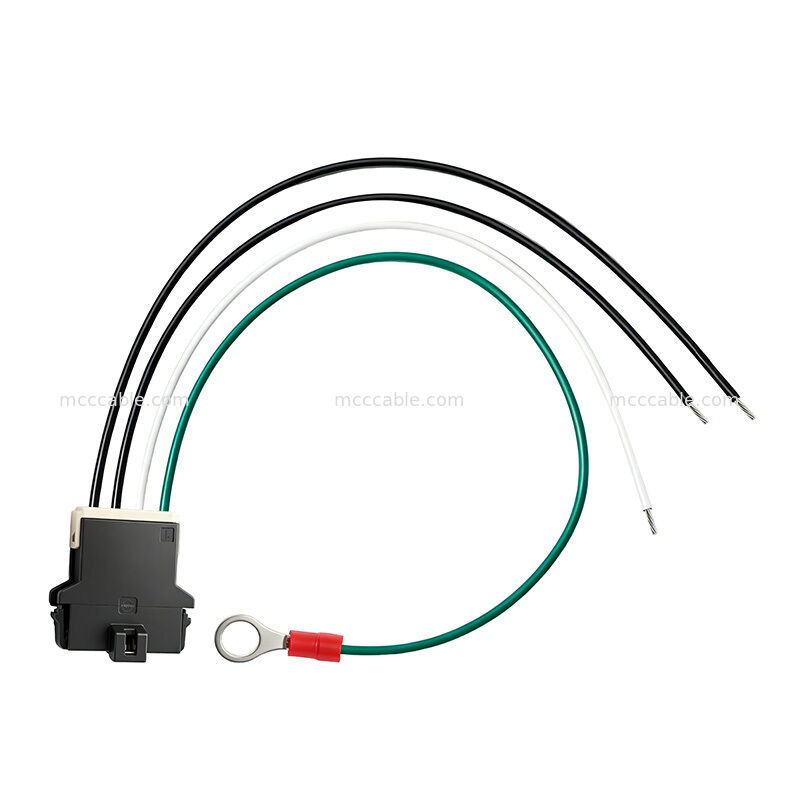

213814-1104 केबल असेंबली में काले, हरे और सफेद रंग के चार UL1180 PTFE 16AWG तार, एक 4-सर्किट पैनल-माउंट कनेक्टर और संबंधित टर्मिनल घटक शामिल हैं।

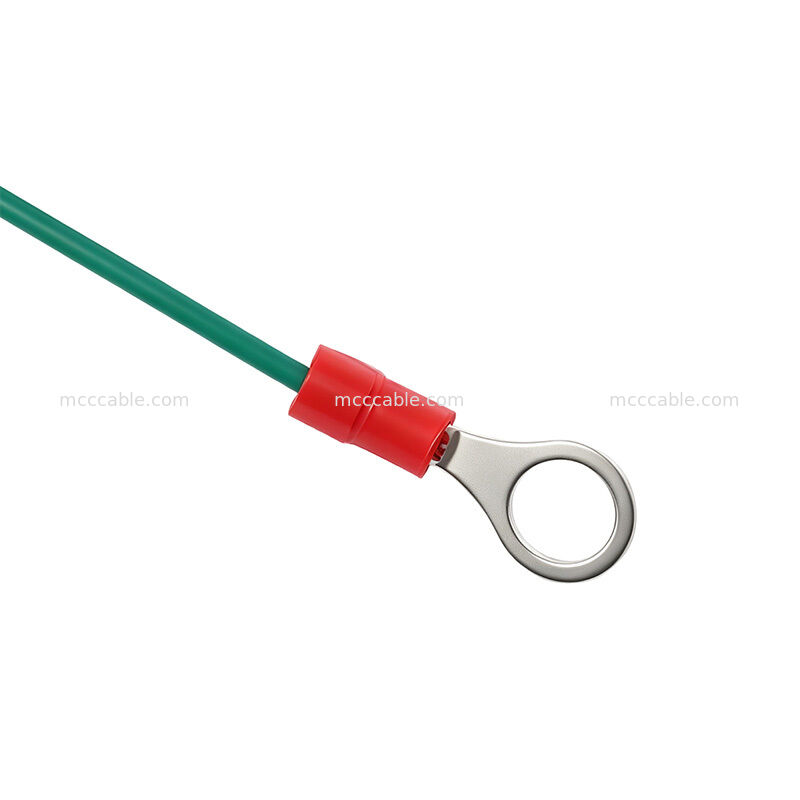

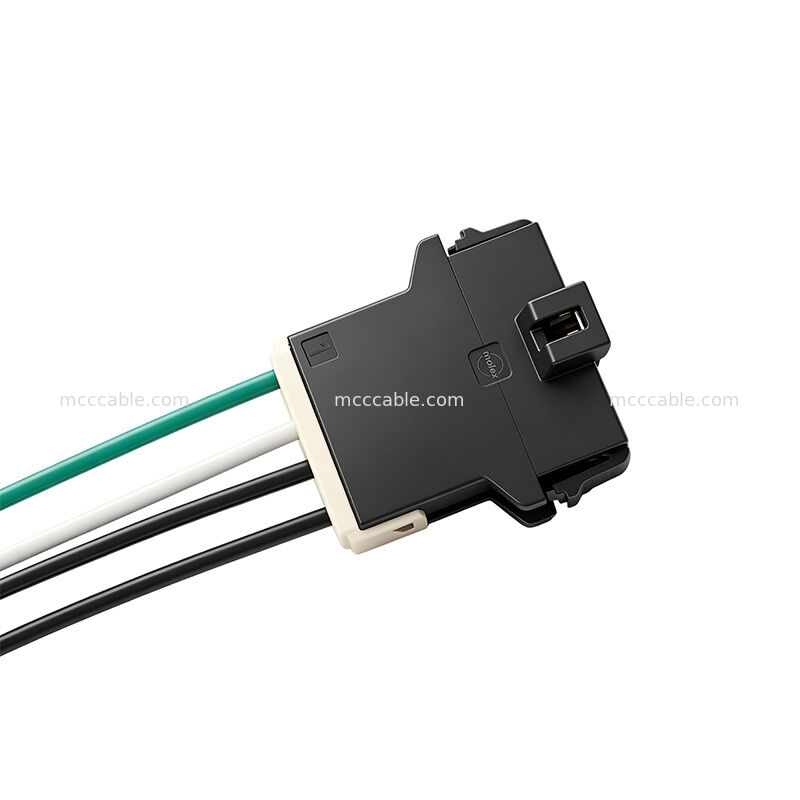

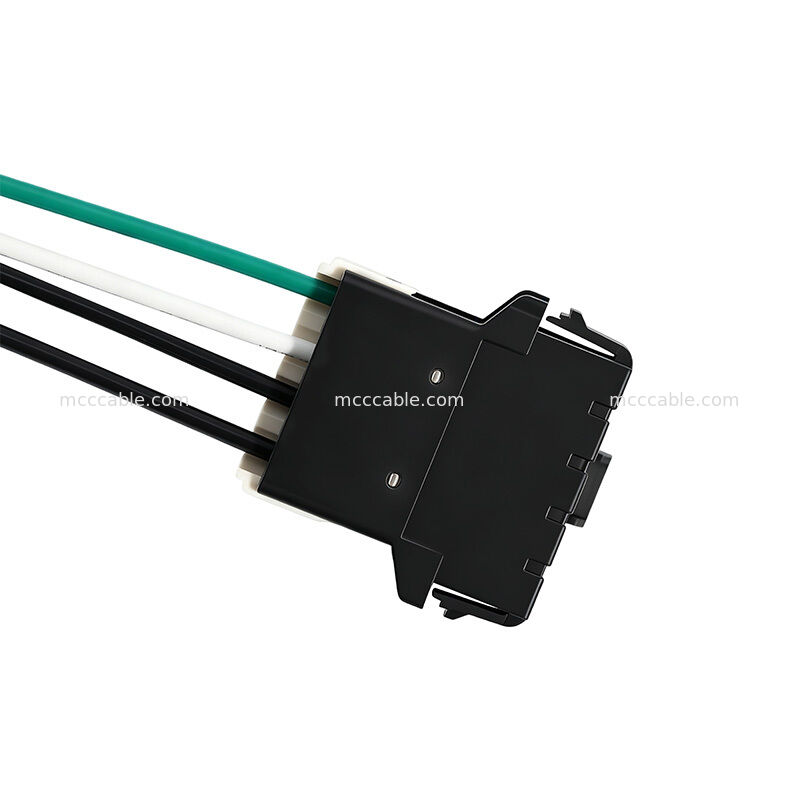

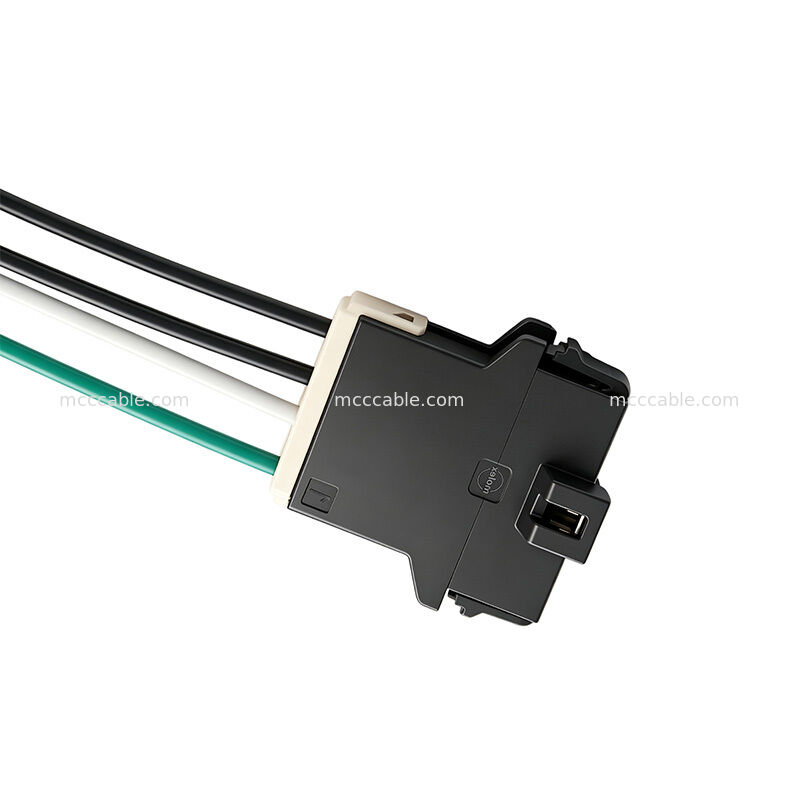

कनेक्टर 5.7mm पिच 4-सर्किट कॉन्फ़िगरेशन का उपयोग करता है। असेंबली में एक 4-सर्किट TPA घटक और निर्दिष्ट कनेक्शन संरचना के लिए एक टिनयुक्त रिंग टर्मिनल भी शामिल है।

213814-1104 UL1180 PTFE 16AWG केबल विनिर्देश

विनिर्देश

विवरण

उत्पाद मॉडल

213814-1104

केबल प्रकार

UL1180 PTFE उच्च-तापमान केबल

सर्किट गणना

4 सर्किट

-60°C से +260°C रेटेड तापमान सीमा

निकेल-प्लेटेड कॉपर स्ट्रैंडेड कंडक्टर

VW-1 फ्लेम टेस्ट प्रदर्शन

2.0KV AC स्पार्क टेस्ट5.7mm पिच कनेक्टर कॉन्फ़िगरेशन

4-सर्किट केबल असेंबली

कस्टम केबल लंबाई और असेंबली कॉन्फ़िगरेशन

RoHS 3.0 कंप्लायंट

213814-1104 कस्टम केबल असेंबली इलेक्ट्रिकल टेस्टिंग

प्रत्येक 213814-1104 केबल असेंबली को 100% ओपन, शॉर्ट और इंटरमिटेंस टेस्टिंग के लिए निर्दिष्ट किया गया है।

असेंबली विनिर्देश 200V DC पर 10ms के लिए अधिकतम कंडक्टर प्रतिरोध 3Ω और न्यूनतम इन्सुलेशन प्रतिरोध 10MΩ को भी परिभाषित करता है। ये विद्युत परीक्षण केबल असेंबली उत्पादन के दौरान कनेक्शन निरंतरता और इन्सुलेशन प्रदर्शन को सत्यापित करने में मदद करते हैं।

• 213814-1104 कस्टम उच्च-तापमान केबल अनुप्रयोग
• 213814-1104 कस्टम केबल असेंबली का उपयोग विद्युत कनेक्शन और पावर केबल अनुप्रयोगों के लिए किया जा सकता है जहां उच्च-तापमान तार इन्सुलेशन, मल्टी-सर्किट कनेक्टिविटी और विश्वसनीय टर्मिनल कनेक्शन की आवश्यकता होती है।
• विशिष्ट अनुप्रयोग आवश्यकताओं में शामिल हो सकते हैं:
• उच्च-तापमान विद्युत वायरिंग
• उपकरण पावर कनेक्शन
• आंतरिक उपकरण वायरिंग
• कस्टम नियंत्रण और पावर कनेक्शन
• मल्टी-सर्किट विद्युत असेंबली
• PTFE-इन्सुलेटेड वायरिंग की आवश्यकता वाले उपकरण
• अंतिम अनुप्रयोग को ग्राहक की विद्युत, यांत्रिक, तापमान और स्थापना आवश्यकताओं के अनुसार चुना जाना चाहिए।

213814-1104 कस्टम केबल असेंबली निर्माण

एक कस्टम केबल असेंबली के रूप में, 213814-1104 कॉन्फ़िगरेशन को निर्दिष्ट तार प्रकार, सर्किट गणना, कनेक्टर कॉन्फ़िगरेशन, टर्मिनल संरचना और केबल लंबाई के अनुसार निर्मित किया जा सकता है।

आपूर्ति किए गए विनिर्देश में व्यक्तिगत सर्किट के लिए कई तार कटाई लंबाई शामिल हैं, जिससे केबल असेंबली को आवश्यक स्थापना ज्यामिति के लिए कॉन्फ़िगर किया जा सकता है।

हमारी कस्टम केबल असेंबली सेवा प्रोटोटाइप विकास, अनुकूलित केबल लंबाई, कनेक्टर टर्मिनेशन और ग्राहक विनिर्देशों के अनुसार उत्पादन का समर्थन कर सकती है।
