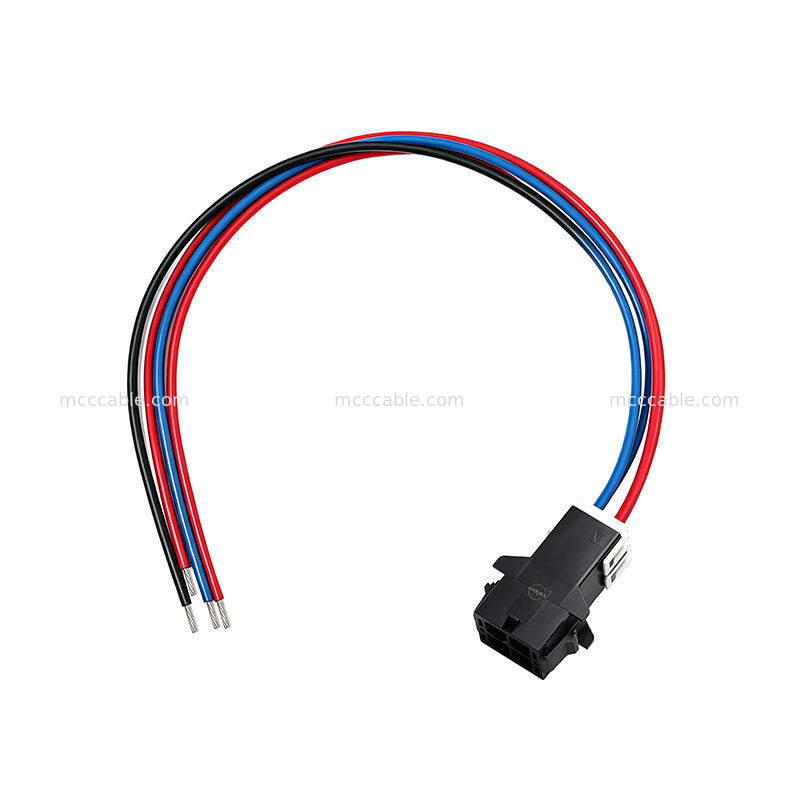

105411-1104 4 सर्किट कस्टम पावर केबल असेंबली

105411-1104 4 सर्किट पावर केबल असेंबली एक कस्टम इलेक्ट्रिकल केबल असेंबली है जिसे डिज़ाइन किया गया है

16AWG UL1180 PTFE इंसुलेटेड तार और एक कॉम्पैक्ट 4-सर्किट पैनल-माउंट कनेक्टर कॉन्फ़िगरेशन के साथ।

केबल UL1180 PTFE तार का उपयोग करता है जो 300V और 200°C पर रेटेड है, जिससे यह उच्च तापमान के लिए उपयुक्त है

इलेक्ट्रिकल कनेक्शन अनुप्रयोग। निर्दिष्ट केबल कॉन्फ़िगरेशन में लाल और नीले तार का उपयोग किया जाता है

268 ± 2 मिमी की कटिंग लंबाई।

असेंबली को विश्वसनीय विद्युत कनेक्शन के लिए डिज़ाइन किया गया है और यह 100% ओपन, शॉर्ट के अधीन है

और रुक-रुक कर परीक्षण। उत्पाद को RoHS3.0 कंप्लायंट के रूप में भी निर्दिष्ट किया गया है।

105411-1104 4 सर्किट पावर केबल असेंबली संरचना

105411-1104 केबल असेंबली UL1180 PTFE इंसुलेटेड के साथ 4-सर्किट कॉन्फ़िगरेशन का उपयोग करती है

तार और टर्मिनल कनेक्शन।

मुख्य केबल संरचना में शामिल हैं:

• 4 विद्युत सर्किट

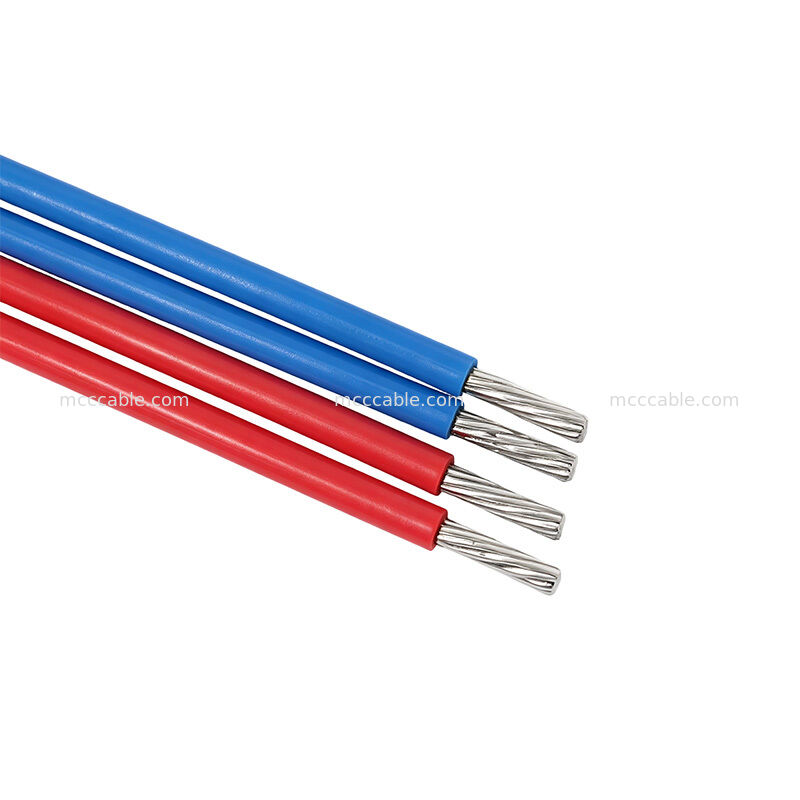

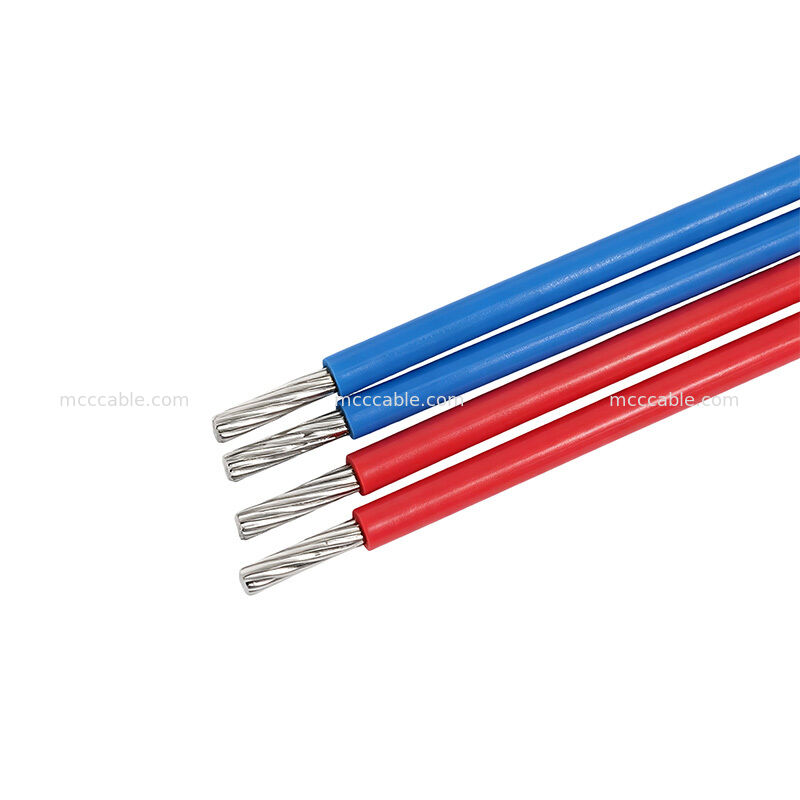

• 16AWG UL1180 PTFE तार
• 300V वोल्टेज रेटिंग
• 200°C रेटेड तापमान
• लाल और नीले तार के रंग
• पैनल-माउंट कनेक्टर कॉन्फ़िगरेशन
• टिन-प्लेटेड टर्मिनल कनेक्शन

निर्दिष्ट टर्मिनल 14/16AWG तार के लिए डिज़ाइन किया गया है, जबकि केबल विनिर्देश का उपयोग करता है

16AWG कंडक्टर।

105411-1104 UL1180 PTFE पावर केबल विनिर्देश

105411-1104 4 सर्किट कनेक्टर केबल असेंबली

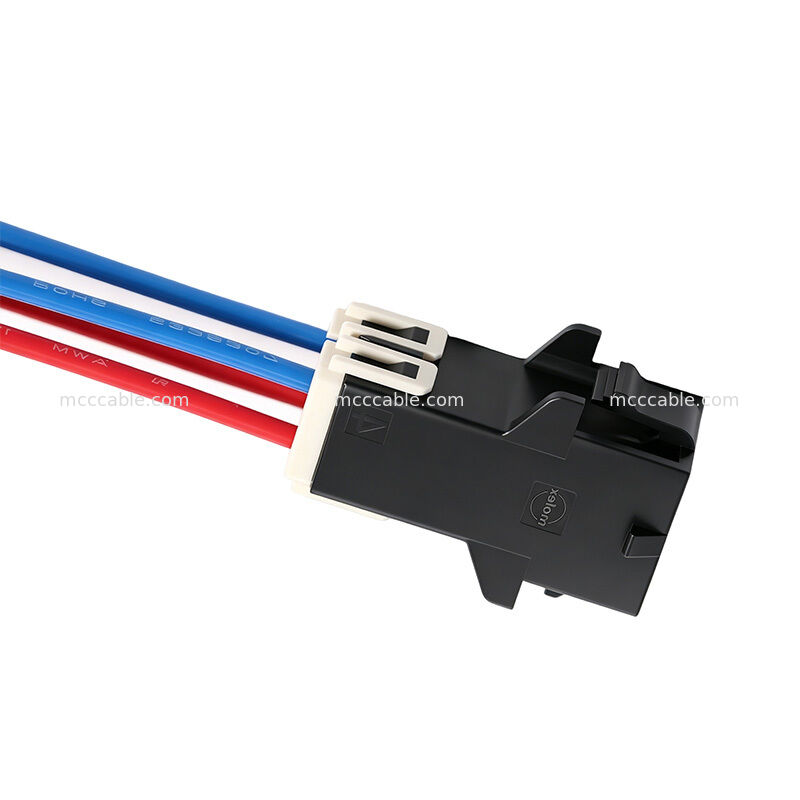

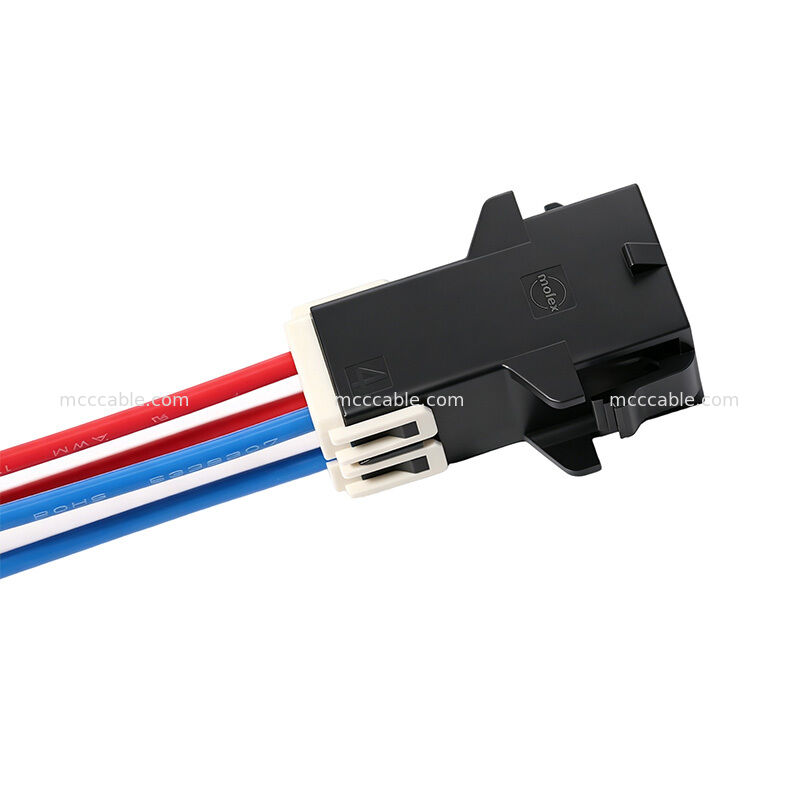

105411-1104 कनेक्टर कॉन्फ़िगरेशन 5.7 मिमी पिच के साथ 4-सर्किट पैनल-माउंट प्लग हाउसिंग है।

असेंबली टर्मिनल रिटेंशन के लिए 4-सर्किट TPA कंपोनेंट का भी उपयोग करती है।

निर्दिष्ट कनेक्टर सिस्टम को सुरक्षित टर्मिनल पोजिशनिंग और कॉम्पैक्ट के लिए डिज़ाइन किया गया है

पैनल-माउंटेड इलेक्ट्रिकल कनेक्शन।

105411-1104 उच्च तापमान PTFE केबल सुविधाएँ

105411-1104 केबल असेंबली UL1180 PTFE इंसुलेटेड तार का उपयोग करती है जिसकी रेटेड तापमान सीमा

-60°C से +260°C तक तार सामग्री विनिर्देश के लिए, जबकि लागू UL रेटिंग है

200°C और 300V के रूप में निर्दिष्ट।

तार विनिर्देश में भी शामिल हैं:

• PTFE इन्सुलेशन
• 16AWG स्ट्रैंडेड कंडक्टर
• निकल-प्लेटेड कॉपर कंडक्टर
• VW-1 फ्लेम रेटिंग
• 300V वोल्टेज रेटिंग
• उच्च-तापमान प्रदर्शन
• कोल्ड बेंडिंग और थर्मल शॉक टेस्ट विनिर्देश

तार विनिर्देश कंडक्टर निर्माण 19/0.30 और एक नाममात्र बाहरी व्यास सूचीबद्ध करता है

2.18 ± 0.10 मिमी का।

105411-1104 पावर केबल असेंबली इलेक्ट्रिकल टेस्टिंग

105411-1104 पावर केबल असेंबली उत्पादन के दौरान 100% इलेक्ट्रिकल टेस्टिंग के लिए निर्दिष्ट है।

परीक्षण आवश्यकताओं में शामिल हैं:

• 100% ओपन सर्किट टेस्टिंग
• 100% शॉर्ट सर्किट टेस्टिंग
• 100% इंटरमिटेंट टेस्टिंग
• कंडक्टर प्रतिरोध: 3Ω मैक्स।
• इन्सुलेशन प्रतिरोध: 10MΩ / 200V DC / 10ms न्यूनतम

ये आवश्यकताएं केबल असेंबली गुणवत्ता आवश्यकताओं के हिस्से के रूप में निर्दिष्ट हैं।

105411-1104 कस्टम पावर केबल असेंबली अनुप्रयोग

105411-1104 4 सर्किट पावर केबल असेंबली इलेक्ट्रिकल कनेक्शन अनुप्रयोगों के लिए उपयुक्त है

जिनके लिए कई पावर सर्किट, उच्च-तापमान इन्सुलेशन और एक कॉम्पैक्ट कनेक्टर कॉन्फ़िगरेशन की आवश्यकता होती है।

संभावित अनुप्रयोग क्षेत्रों में शामिल हैं:

• औद्योगिक उपकरण
• इलेक्ट्रिकल कंट्रोल सिस्टम
• पावर कनेक्शन मॉड्यूल
• उच्च-तापमान उपकरण
• आंतरिक उपकरण वायरिंग
• कस्टम OEM केबल असेंबली

16AWG PTFE तार, 300V रेटिंग और उच्च-तापमान इन्सुलेशन का संयोजन इस

कॉन्फ़िगरेशन को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां थर्मल प्रतिरोध और विश्वसनीय विद्युत कनेक्शन

महत्वपूर्ण हैं।

105411-1104 कस्टम केबल असेंबली निर्माण

105411-1104 केबल असेंबली को एक अनुकूलित केबल समाधान के रूप में निर्मित किया जा सकता है

आवश्यक तार की लंबाई, तार का रंग, टर्मिनल कॉन्फ़िगरेशन और असेंबली आवश्यकताओं के अनुसार।

मानक कॉन्फ़िगरेशन 268 ± 2 मिमी की कटिंग लंबाई निर्दिष्ट करता है, जिसमें लाल और नीले तार की पहचान होती है

चार-सर्किट असेंबली के लिए।
