उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Customization
प्रमाणन:
UL ，ISO13485 , ISO9001.2005 , ISO14001
मॉडल संख्या:
परिरक्षित पावर केबल असेंबली
महिला क्रिम्प टर्मिनलों के साथ शील्डेड पावर केबल असेंबली
– UL2464 20AWG
महिला क्रिम्प टर्मिनलों के साथ शील्डेड पावर केबल असेंबली:
यह महिला क्रिम्प टर्मिनलों के साथ शील्डेड पावर केबल असेंबली विश्वसनीय के लिए डिज़ाइन की गई है
औद्योगिक और इलेक्ट्रॉनिक उपकरणों में आंतरिक बिजली इनपुट कनेक्शन।

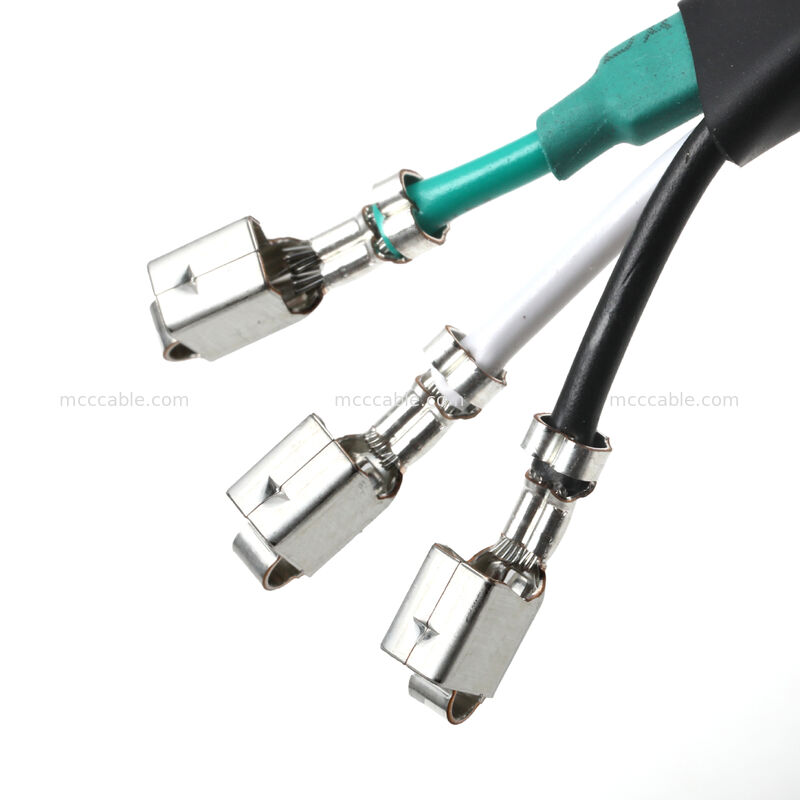

केबल UL2464 20AWG 2-कोर शील्डेड केबल का उपयोग करके बनाया गया है, जिसमें महिला क्रिम्प

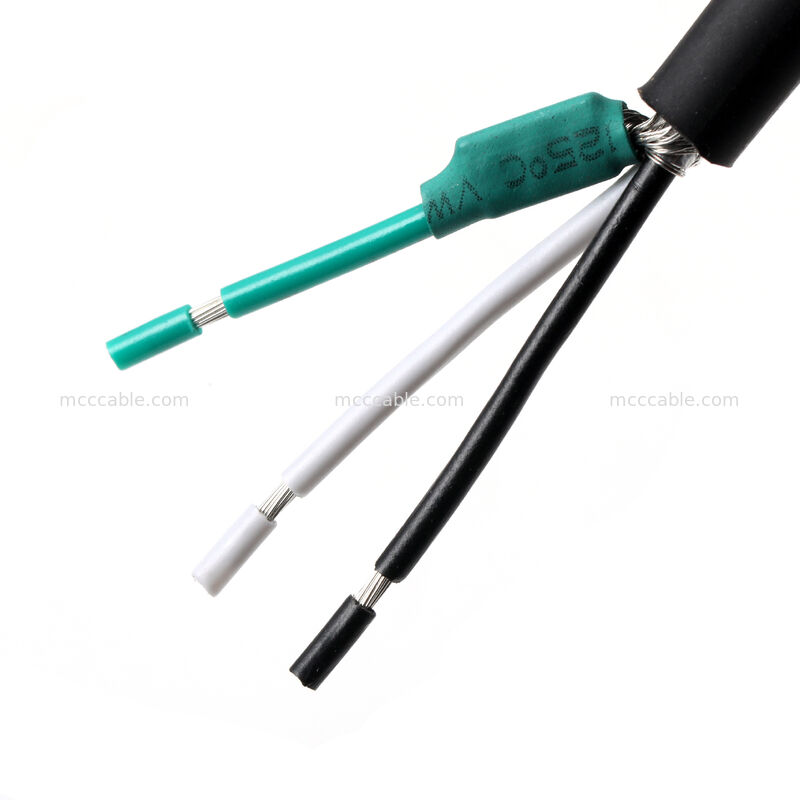

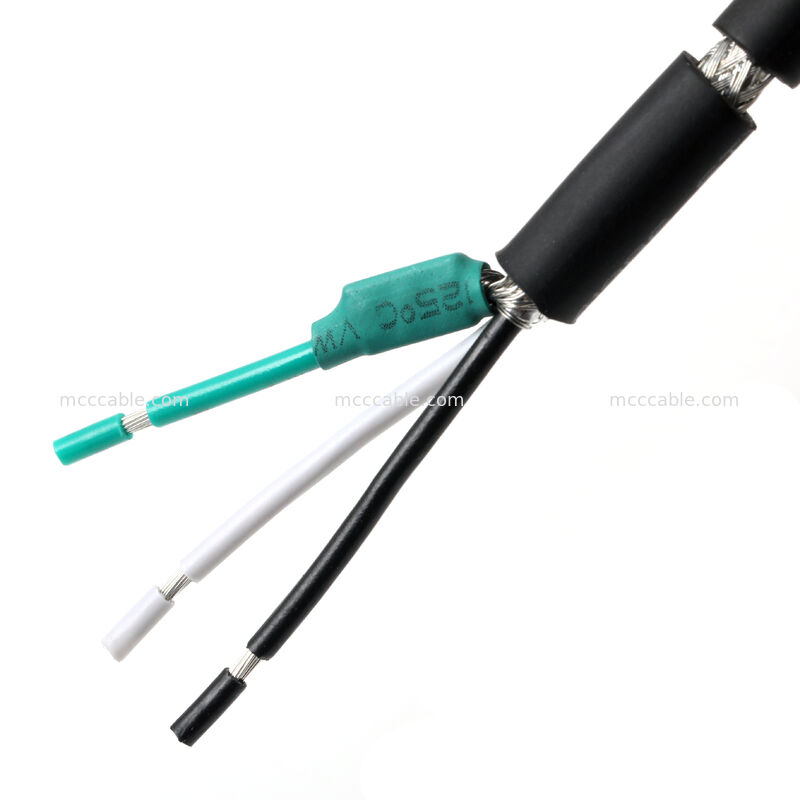

एक सिरे पर टर्मिनल और दूसरे पर अर्ध-स्ट्रिप्ड वायर लीड्स को जोड़ा गया है, जो लचीले एकीकरण की अनुमति देता है
बिजली आपूर्ति और नियंत्रण प्रणालियों में।
उचित अर्थिंग सुनिश्चित करने और
विद्युत चुम्बकीय हस्तक्षेप (EMI) सुरक्षा में सुधार के लिए शील्ड से एक समर्पित हरा ग्राउंडिंग वायर जोड़ा गया है।
केबल की लंबाई, टर्मिनल प्रकार और वायर कॉन्फ़िगरेशन विशिष्ट को पूरा करने के लिए पूरी तरह से अनुकूलित किए जा सकते हैं
OEM आवश्यकताएँ।
शील्डेड पावर केबल असेंबली – मुख्य विशेषताएं:
शील्डेड पावर केबल डिज़ाइन
EMI को कम करता है और बिजली इनपुट अनुप्रयोगों में सिग्नल स्थिरता में सुधार करता है
UL2464 20AWG केबल निर्माण
मध्यम-वर्तमान बिजली संचरण के लिए उपयुक्त
महिला क्रिम्प टर्मिनल इंटरफ़ेस
मिलान करने वाले कनेक्टर्स से सुरक्षित और विश्वसनीय कनेक्शन
शील्ड से बंधा ग्राउंड वायर
प्रभावी अर्थिंग और विद्युत सुरक्षा सुनिश्चित करता है
अर्ध-स्ट्रिप्ड वायर विकल्प
फ़ील्ड वायरिंग और आंतरिक असेंबली को सरल बनाता है
OEM कस्टम निर्माण
ग्राहक के चित्रों और विशिष्टताओं के अनुसार सख्ती से बनाया गया
शील्डेड पावर केबल असेंबली – विशिष्ट अनुप्रयोग:
बिजली आपूर्ति इनपुट (PSU IN)
औद्योगिक नियंत्रण कैबिनेट
स्वचालन उपकरण
बिजली वितरण मॉड्यूल
एम्बेडेड और इलेक्ट्रॉनिक सिस्टम
शील्डेड पावर केबल असेंबली – तकनीकी विनिर्देश:
| आइटम | विवरण |
|---|---|
| उत्पाद प्रकार | शील्डेड पावर केबल असेंबली |
| केबल प्रकार | UL2464 |
| कंडक्टर आकार | 20 AWG |
| कोर कॉन्फ़िगरेशन | 2C (काला + सफेद) + शील्ड |
| ग्राउंड वायर | UL1061 20 AWG हरा (शील्ड बंधुआ) |
| टर्मिनल प्रकार | महिला क्रिम्प टर्मिनल |
| टर्मिनल वायर रेंज | 22–18 AWG |
| केबल बाहरी व्यास | लगभग 5.0 मिमी |
| अंत A | महिला क्रिम्प टर्मिनल |
| अंत B | अर्ध-स्ट्रिप्ड वायर |
| इंसुलेशन सामग्री | पीवीसी |
| शील्डिंग | एल्यूमीनियम ब्रैड |
| हीट सिकुड़न | काला, >50% सिकुड़न अनुपात |
| केबल की लंबाई | कस्टम (संदर्भ: 3650 ±50 मिमी) |
| परीक्षण | 100% खुला / छोटा / रुक-रुक कर परीक्षण |
| अनुपालन | RoHS 2.0 अनुरूप |
शील्डेड पावर केबल असेंबली – अनुकूलन विकल्प:
केबल की लंबाई और वायर गेज
टर्मिनल प्रकार और क्रिम्प विनिर्देश
शील्ड ग्राउंडिंग विधि
हीट सिकुड़न का आकार और रंग
लेबलिंग, परीक्षण और पैकेजिंग
बड़े पैमाने पर उत्पादन से पहले प्रोटोटाइप नमूनाकरण और इंजीनियरिंग सत्यापन उपलब्ध हैं।
Q1. क्या यह एक कारखाना है?
A: हाँ, हम 16 से अधिक वर्षों के डिज़ाइन और निर्माण अनुभव के साथ एक कारखाना हैं।
Q2. क्या कोई प्रमाणन है?
A: हाँ, हमारे पास ISO9001, ISO14001, TS16949, ISO13485 और UL प्रमाणपत्र हैं।
Q3. आपकी विशेषता क्या है?
A: हम आवेदन आवश्यकताओं के अनुसार उत्पादों को डिज़ाइन कर सकते हैं।
Q4. क्या आप OEM/ODM ऑर्डर स्वीकार करते हैं?
A: हाँ, हम OEM और ODM ऑर्डर स्वीकार करते हैं। OEM ऑर्डर के लिए, MOQ 100 पीसी है। ODM के लिए
ऑर्डर, MOQ 1000 पीसी है। डिज़ाइन के आधार पर एक मोल्ड शुल्क लिया जाएगा।
Q5. किसी ऑर्डर को पूरा करने में कितना समय लगता है?
A: छोटे ऑर्डर और स्टॉक में मौजूद उत्पादों के लिए, तैयारी और डिलीवरी में 3 दिन से कम समय लगता है।
शिपिंग का समय चुने गए तरीके पर निर्भर करता है—सबसे तेज़ 7 दिन, सबसे लंबा 1 महीना। बड़े के लिए
ऑर्डर, सामग्री की तैयारी में मात्रा के आधार पर 5–21 कार्य दिवस लगते हैं, परीक्षण 1–3
कार्य दिवस, और पैकिंग 1 दिन। सबसे तेज़ लीड टाइम 7 दिन है, और सबसे लंबा 25 दिन है,
शिपिंग को छोड़कर।
Q6. दीर्घकालिक ग्राहक और क्या अतिरिक्त सेवाएँ प्राप्त कर सकते हैं?
A: नए उत्पाद ऑर्डर के साथ पेश किए जाएंगे, जिससे आप उनकी बाजार क्षमता का परीक्षण कर सकते हैं
और उन्हें अपने जिले में बेच सकते हैं। छोटी मात्रा में खरीदारी के लिए अतिरिक्त शुल्क छूट और कम कीमतें।
प्रचार छवियों के साथ समर्थन, जिसमें आपका लोगो जोड़ना शामिल है।
Q7. वारंटी कितने समय की है, और दोषों के मामले में आप ग्राहकों की सुरक्षा कैसे करते हैं?
A: सभी केबल 12–36 महीने की वारंटी के साथ आते हैं। बड़े ऑर्डर के लिए, हम 0.3%–0.5% प्रदान करते हैं
अतिरिक्त बैकअप यूनिट। उदाहरण के लिए, 1000 पीसी ऑर्डर करने पर 1003 पीसी शामिल होंगे। यदि आपको अधिक प्राप्त होता है
5 से अधिक दोषपूर्ण पीसी और दोष दर 0.1% से कम है, तो कृपया तस्वीरों के साथ हमारी बिक्री टीम से संपर्क करें।
हम आपके अगले ऑर्डर में माल बदल देंगे या रिफंड जारी करेंगे।
Q8. क्या आप मुफ्त नमूना ऑर्डर स्वीकार करते हैं?
A: हाँ, नमूना ऑर्डर समर्थित हैं। कुछ नमूने मुफ्त में प्रदान किए जा सकते हैं (शिपिंग
लागत शामिल नहीं है)।
