उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Customization
प्रमाणन:
UL ，ISO13485 , ISO9001.2005 , ISO14001
मॉडल संख्या:
माइक्रो समाक्षीय केबल विधानसभा

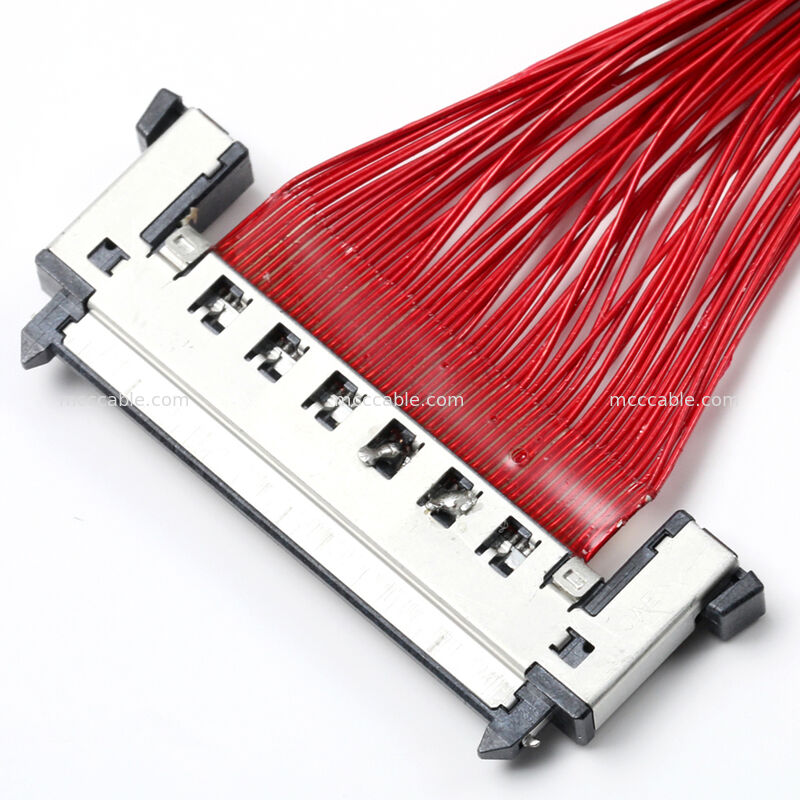

FI-RE51CL कनेक्टर के साथ माइक्रो कोएक्सियल केबल असेंबली
– कस्टम OEM हाई-स्पीड इंटरकनेक्ट
FI-RE51CL कनेक्टर के साथ माइक्रो कोएक्सियल केबल असेंबली:
यह FI-RE51CL कनेक्टर के साथ माइक्रो कोएक्सियल केबल असेंबली एक कस्टम OEM इंटरकनेक्ट है
उच्च-घनत्व इलेक्ट्रॉनिक सिस्टम के लिए डिज़ाइन किया गया समाधान जिसके लिए स्थिर सिग्नल अखंडता की आवश्यकता होती है
विस्तारित केबल लंबाई पर।
असेंबली समानांतर फैन-आउट में व्यवस्थित UL1354 36 AWG माइक्रो कोएक्सियल तारों का उपयोग करती है
संरचना और 0.5 मिमी पिच, 51-स्थिति फाइन-पिच बोर्ड-लेवल कनेक्टर्स के साथ समाप्त होती है।
एक विस्तार योग्य ब्रेडेड स्लीव और प्रबलित समाप्ति क्षेत्र यांत्रिक सुरक्षा प्रदान करते हैं,
ईएमआई नियंत्रण, और दीर्घकालिक विश्वसनीयता।
केबल की लंबाई, पिनआउट, परिरक्षण विधि और कनेक्टर अभिविन्यास पूरी तरह से अनुकूलन योग्य हैं
स्वामित्व वाले सिस्टम आवश्यकताओं को पूरा करें।
माइक्रो कोएक्सियल केबल असेंबली – मुख्य विशेषताएं:
36 AWG माइक्रो कोएक्सियल वायर संरचना
व्यक्तिगत कोएक्स कंडक्टर क्रॉसस्टॉक को कम करते हैं और नियंत्रित प्रतिबाधा बनाए रखते हैं।
FI-RE51CL फाइन-पिच कनेक्टर इंटरफ़ेस
0.5 मिमी पिच, 51-स्थिति डिज़ाइन उच्च-घनत्व बोर्ड-लेवल कनेक्शन के लिए उपयुक्त है।
लंबी दूरी की सिग्नल क्षमता
विस्तारित केबल लंबाई (उदाहरण: 1.5 मीटर) पर स्थिर संचरण के लिए अनुकूलित।
ब्रेडेड स्लीविंग सुरक्षा
विस्तार योग्य पॉलिएस्टर ब्रेड घर्षण प्रतिरोध और केबल प्रबंधन में सुधार करता है।
प्रबलित समाप्ति डिजाइन
यूवी चिपकने वाला, एसीटेट टेप और यांत्रिक तनाव राहत स्थायित्व को बढ़ाते हैं।
कस्टम OEM विनिर्माण
ग्राहक चित्रों, विद्युत आवश्यकताओं और अनुप्रयोग बाधाओं के अनुसार बनाया गया।
माइक्रो कोएक्सियल केबल असेंबली – विशिष्ट अनुप्रयोग:
एम्बेडेड डिस्प्ले और इमेजिंग सिस्टम
औद्योगिक दृष्टि और संवेदी उपकरण
उच्च-घनत्व नियंत्रण और प्रसंस्करण मॉड्यूल
चिकित्सा और इंस्ट्रूमेंटेशन इलेक्ट्रॉनिक्स
कस्टम OEM इलेक्ट्रॉनिक असेंबली
माइक्रो कोएक्सियल केबल असेंबली – तकनीकी विनिर्देश:
| पैरामीटर | विवरण |
|---|---|
| उत्पाद प्रकार | माइक्रो कोएक्सियल केबल असेंबली |
| कनेक्टर मॉडल | FI-RE51CL |
| कनेक्टर पिच | 0.5 मिमी |
| स्थितियों की संख्या | 51 |
| तार का प्रकार | UL1354 माइक्रो कोएक्सियल केबल |
| तार गेज | 36 AWG |
| नाममात्र प्रतिबाधा | 33 Ω (विशिष्ट) |
| केबल की लंबाई | कस्टम (उदाहरण: 1500 मिमी ±20 मिमी) |
| परिरक्षण | व्यक्तिगत कोएक्स + ब्रेडेड बाहरी आस्तीन |
| बाहरी सुरक्षा | विस्तार योग्य पॉलिएस्टर ब्रेडेड स्लीविंग |
| विद्युत परीक्षण | 100% खुला / छोटा / रुक-रुक कर परीक्षण |
| कंडक्टर प्रतिरोध | ≤3 Ω |
| इन्सुलेशन प्रतिरोध | ≥10 MΩ @ 200 V DC |
| अनुपालन | RoHS अनुरूप |
| विनिर्माण मोड | कस्टम OEM डिज़ाइन और उत्पादन |
माइक्रो कोएक्सियल केबल असेंबली – अनुकूलन विकल्प:
केबल की लंबाई और रूटिंग लेआउट
कोएक्सियल लाइनों की संख्या
कनेक्टर अभिविन्यास और मिलन विन्यास
पिन असाइनमेंट और सिग्नल ग्रुपिंग
परिरक्षण और स्लीविंग विकल्प
लेबलिंग, सीरियलाइजेशन और पैकेजिंग
डिजाइन सत्यापन से लेकर वॉल्यूम उत्पादन तक इंजीनियरिंग सहायता उपलब्ध है।
Sino-Media एक विशेष केबल असेंबली निर्माता है। हम अत्याधुनिक उपयोग करते हैं
स्वचालन उपकरण, प्रीमियम कच्चे माल, एक मजबूत गुणवत्ता आश्वासन प्रणाली,
और उच्च गुणवत्ता वाले, कस्टम केबल और हार्नेस देने के लिए एक कुशल तकनीकी टीम
छोटी मात्रा में घटक। हमारी इंजीनियरिंग, उत्पादन और गुणवत्ता नियंत्रण
टीम इन अद्वितीय घटकों की उत्कृष्टता सुनिश्चित करती है। हमारा मिशन है कि हम बेहतर बनाएं
उत्पाद की गुणवत्ता लगातार, ग्राहकों की जरूरतों को पूरा करें, और विशेषज्ञता बनाए रखें
उन सामग्रियों में जिनका हम उपयोग करते हैं और अनुशंसा करते हैं। ग्राहक संतुष्टि के प्रति हमारा समर्पण ड्राइव करता है
कंपनी का चल रहा विकास।
Q1. क्या यह एक कारखाना है?
A: हाँ, हमारे पास 16 से अधिक वर्षों का डिज़ाइन और निर्माण अनुभव है!
Q2. क्या कोई प्रमाणन है?
A: हाँ, IS09001, ISO14001, TS16949, ISO13485, UL प्रमाणित हैं।
Q3. हमारी विशेषता क्या है?
A: हम एप्लिकेशन पर उत्पाद डिज़ाइन कर सकते हैं।
Q4. क्या आप OEM/ODM ऑर्डर स्वीकार करते हैं?
A: हाँ, हम OEM/ODM ऑर्डर स्वीकार करते हैं। OEM ऑर्डर के लिए, MOQ 100pcs है। ODM ऑर्डर के लिए, MOQ
1000PCs. डिज़ाइन के अनुसार मोल्ड शुल्क लिया जाएगा।
Q5. किसी ऑर्डर को पूरा करने में कितना समय लगेगा?
A: छोटे ऑर्डर और स्टॉक में उत्पादों के लिए, तैयारी और डिलीवरी में 3 दिन से कम समय लगेगा
री, और शिपमेंट का समय ग्राहकों की पसंद पर निर्भर करता है, सबसे तेज़ 7 दिन और सबसे लंबा 1 महीना।
बड़े ऑर्डर के लिए, क्योंकि हमें सभी चीजों की पुष्टि करने की आवश्यकता है जिसमें सामग्री की तैयारी, उत्पादन शामिल है, यह प्रो
सीजर ऑर्डर मात्रा के अनुसार 5 से 21 कार्य दिवस लेगा, परीक्षण 1 से 3 कार्य दिवस, ए
और अंत में, पैकिंग 1 दिन, इसलिए सबसे तेज़ 7 दिन और शिपमेंट के बिना सबसे लंबा 25 दिन।
Q6. लंबे समय के ग्राहकों के रूप में, हमें और कौन सी सेवा मिल सकती है?
1. नए उत्पाद ऑर्डर के साथ पेश किए जाएंगे, ताकि आप देख सकें कि क्या यह बाजार में संभावित उत्पाद है
और इसे बढ़ावा दें, और आपको अपने जिले में उत्पाद को फिर से बेचने का अधिकार होगा।
2. अतिरिक्त शुल्क छूट, छोटी मात्रा में उत्पाद खरीदने पर सस्ती कीमत।
3. हम प्रचार छवियों पर सहायता प्रदान कर सकते हैं, और ग्राहकों के लोगो के साथ चित्र बना सकते हैं
Q7. केबल की वारंटी कितनी लंबी है, और यदि दोषपूर्ण या दोषपूर्ण है, तो अपने लाभों की सुरक्षा कैसे करें?
A: हमारे सभी केबल 12-36 महीने की वारंटी के साथ बेचे जाते हैं, और बड़ी मात्रा में ऑर्डर के लिए, हम 0.3% की पेशकश करेंगे
दोषपूर्ण के लिए ऑर्डर के साथ भेजे गए 0.5% बैकअप, इसलिए यदि आप 1000PCs ऑर्डर करते हैं, तो इसका मतलब है कि आप 100 प्राप्त कर सकते हैं
3pcs बैकअप के साथ। यदि आपको 5pcs से अधिक और 0.1% से कम दोषपूर्ण मिलते हैं, तो कृपया बिक्री से संपर्क करें और
चित्र प्रदान करें, और हम नए ऑर्डर या रिफंड के साथ बदलने के तरीके से आपकी समस्या का समाधान करेंगे।
Q8. क्या आप मुफ्त नमूना आदेश स्वीकार करते हैं?
A: हाँ, नमूना आदेश समर्थित है, कुछ नमूने शिपमेंट माल को छोड़कर मुफ्त में पेश किए जा सकते हैं।
