उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Customization
प्रमाणन:
UL ，ISO13485 , ISO9001.2005 , ISO14001
मॉडल संख्या:
आईडीसी फ्लैट रिबन केबल असेंबली

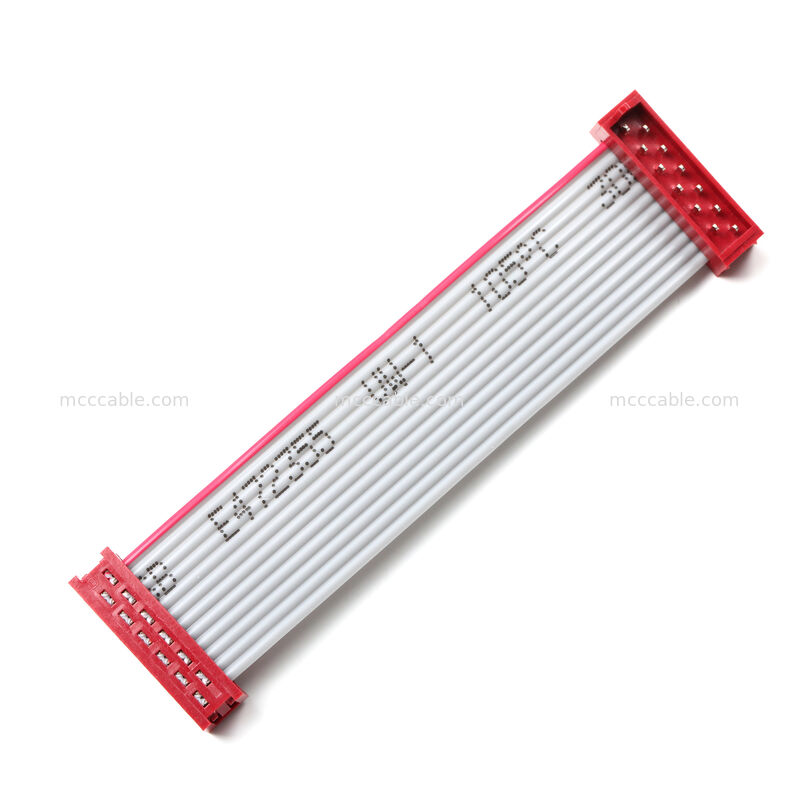

IDC फ्लैट रिबन केबल असेंबली – 2.54 मिमी डुअल-रो
कनेक्टर, कस्टम OEM
IDC फ्लैट रिबन केबल असेंबली:
यह IDC फ्लैट रिबन केबल असेंबली एक कस्टम OEM इंटरकनेक्ट समाधान है जिसे
औद्योगिक, नियंत्रण और एम्बेडेड इलेक्ट्रॉनिक सिस्टम में विश्वसनीय सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है।
असेंबली में डुअल-रो 2.54 मिमी पिच IDC कनेक्टर्स के साथ UL2651 फ्लैट रिबन केबल का उपयोग किया गया है,
जो बोर्ड-टू-बोर्ड या बोर्ड-टू-डिवाइस कनेक्शन प्रदान करता है जो कॉम्पैक्ट और लागत प्रभावी है।
विशिष्ट लाल और ग्रे कंडक्टर पहचान स्थापना के दौरान सही ओरिएंटेशन सुनिश्चित करती है
और रखरखाव।
केबल की लंबाई, कंडक्टर की संख्या, कनेक्टर कॉन्फ़िगरेशन और पिन असाइनमेंट पूरी तरह से
ग्राहक-विशिष्ट सिस्टम आवश्यकताओं को पूरा करने के लिए अनुकूलित किए जा सकते हैं।
IDC फ्लैट रिबन केबल असेंबली की मुख्य विशेषताएं:
फ्लैट रिबन केबल संरचना
समानांतर कंडक्टर संगठित रूटिंग और सुसंगत विद्युत प्रदर्शन को सक्षम करते हैं।
2.54 मिमी डुअल-रो IDC कनेक्टर इंटरफ़ेस
उद्योग-मानक पिच नियंत्रण और औद्योगिक इलेक्ट्रॉनिक्स की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
कलर-कोडेड कंडक्टर पहचान
लाल किनारे का कंडक्टर त्वरित ओरिएंटेशन और त्रुटि-मुक्त स्थापना का समर्थन करता है।
प्रेस-फिट IDC समाप्ति
इंसुलेशन-विस्थापन कनेक्शन सोल्डरिंग के बिना स्थिर विद्युत संपर्क सुनिश्चित करता है।
कस्टम OEM विनिर्माण
ग्राहक के चित्र और अनुप्रयोग आवश्यकताओं के अनुसार डिज़ाइन और निर्मित।
IDC फ्लैट रिबन केबल असेंबली के विशिष्ट अनुप्रयोग:
औद्योगिक नियंत्रण प्रणाली
एम्बेडेड कंट्रोलर बोर्ड
उपकरण और परीक्षण उपकरण
इलेक्ट्रॉनिक उपकरणों के लिए आंतरिक वायरिंग
कस्टम OEM इलेक्ट्रॉनिक असेंबली
IDC फ्लैट रिबन केबल असेंबली के तकनीकी विनिर्देश:
| पैरामीटर | विवरण |
|---|---|
| उत्पाद प्रकार | IDC फ्लैट रिबन केबल असेंबली |
| केबल प्रकार | UL2651 फ्लैट रिबन केबल |
| वायर गेज | 28 AWG |
| कंडक्टरों की संख्या | कस्टम (उदाहरण: 10 कोर) |
| केबल पिच | 1.27 मिमी |
| कनेक्टर प्रकार | डुअल-रो IDC प्लग कनेक्टर |
| कनेक्टर पिच | 2.54 मिमी |
| कनेक्टर पोजीशन | कस्टम (उदाहरण: 2×5) |
| केबल की लंबाई | कस्टम (उदाहरण: 70 मिमी ±2 मिमी) |
| रेटेड वोल्टेज | 300 V |
| ऑपरेटिंग तापमान | −40 °C से +105 °C |
| विद्युत परीक्षण | 100% खुला / छोटा / रुक-रुक कर परीक्षण |
| इंसुलेशन प्रतिरोध | ≥10 MΩ @ 300 V DC |
| संपर्क प्रतिरोध | ≤1.0 Ω |
| अनुपालन | RoHS अनुरूप |
| विनिर्माण मोड | कस्टम OEM उत्पादन |
IDC फ्लैट रिबन केबल असेंबली के अनुकूलन विकल्प:
केबल की लंबाई और कंडक्टर की संख्या
कनेक्टर की स्थिति, ओरिएंटेशन और कीइंग
सिंगल-एंड या डुअल-एंड IDC समाप्ति
पिनआउट और सिग्नल असाइनमेंट
लेबलिंग, सीरियलाइजेशन और पैकेजिंग
प्रोटोटाइप से लेकर वॉल्यूम उत्पादन तक इंजीनियरिंग सहायता उपलब्ध है।
Sino-Media एक विशेष केबल असेंबली निर्माता है। हम अत्याधुनिक का उपयोग करते हैं
स्वचालन उपकरण, प्रीमियम कच्चे माल, एक मजबूत गुणवत्ता आश्वासन प्रणाली,
और उच्च गुणवत्ता वाले, कस्टम केबल और हार्नेस देने के लिए एक कुशल तकनीकी टीम
छोटी मात्रा में घटक। हमारी इंजीनियरिंग, उत्पादन और गुणवत्ता नियंत्रण
टीम इन अद्वितीय घटकों की उत्कृष्टता सुनिश्चित करती है। हमारा मिशन है
उत्पाद की गुणवत्ता में लगातार सुधार करना, ग्राहकों की जरूरतों को पूरा करना और
हमारे द्वारा उपयोग किए जाने वाले और अनुशंसित सामग्रियों में विशेषज्ञता बनाए रखना। ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता
कंपनी के चल रहे विकास को बढ़ावा देती है।
Q1. क्या यह एक कारखाना है?
A: हाँ, हमारे पास 16 से अधिक वर्षों का डिज़ाइन और निर्माण अनुभव है!
Q2. क्या कोई प्रमाणन है?
A: हाँ, IS09001, ISO14001, TS16949, ISO13485, UL प्रमाणित हैं।
Q3. हमारी विशेषता क्या है?
A: हम एप्लिकेशन पर उत्पाद डिज़ाइन कर सकते हैं।
Q4. क्या आप OEM/ODM ऑर्डर स्वीकार करते हैं?
A: हाँ, हम OEM/ODM ऑर्डर स्वीकार करते हैं। OEM ऑर्डर के लिए, MOQ 100pcs है। ODM ऑर्डर के लिए, MOQ
1000PCs. डिज़ाइन के अनुसार मोल्ड शुल्क लिया जाएगा।
Q5. किसी ऑर्डर को पूरा करने में कितना समय लगेगा?
A: छोटे ऑर्डर और स्टॉक में उत्पादों के लिए, तैयारी और डिलीवरी में 3 दिन से कम समय लगेगा
री, और शिपमेंट का समय ग्राहकों की पसंद पर निर्भर करता है, सबसे तेज़ 7 दिन और सबसे लंबा 1 महीना।
बड़े ऑर्डर के लिए, क्योंकि हमें सभी चीजों की पुष्टि करने की आवश्यकता है जिसमें सामग्री की तैयारी, उत्पादन शामिल है, यह प्रो
सीजर ऑर्डर मात्रा के अनुसार 5 से 21 कार्य दिवस लेगा, 1 से 3 कार्य दिवसों का परीक्षण, ए
और अंत में, पैकिंग 1 दिन, इसलिए सबसे तेज़ 7 दिन और शिपमेंट के बिना सबसे लंबा 25 दिन।
Q6. लंबे समय तक क्लाइंट के रूप में, हमें और कौन सी सेवा मिल सकती है?
1. नए उत्पाद ऑर्डर के साथ पेश किए जाएंगे, ताकि आप देख सकें कि क्या यह बाजार में संभावित उत्पाद है
और इसे बढ़ावा दें, और आपको अपने जिले में उत्पाद को फिर से बेचने का अधिकार होगा।
2. अतिरिक्त शुल्क छूट, छोटी मात्रा में उत्पाद खरीदने पर सस्ती कीमत।
3. हम प्रचार छवियों पर सहायता प्रदान कर सकते हैं, और क्लाइंट के लोगो के साथ चित्र बना सकते हैं
Q7. केबल के लिए वारंटी कितनी लंबी है, और यदि दोषपूर्ण या दोषपूर्ण है, तो अपने लाभों की सुरक्षा कैसे करें?
A: हमारे सभी केबल 12-36 महीने की वारंटी के साथ बेचे जाते हैं, और बड़ी मात्रा में ऑर्डर के लिए, हम 0.3% की पेशकश करेंगे
ऑर्डर के साथ भेजे गए दोषपूर्ण के लिए 0.5% बैकअप, इसलिए यदि आप 1000PCs ऑर्डर करते हैं, तो इसका मतलब है कि आप 100 प्राप्त कर सकते हैं
बैकअप के साथ 3pcs। यदि आपको 5pcs से अधिक और 0.1% से कम दोषपूर्ण मिलते हैं, तो कृपया बिक्री से संपर्क करें और
चित्र प्रदान करें, और हम आपके समस्या का समाधान नए ऑर्डर या रिफंड के साथ बदलकर करेंगे।
Q8. क्या आप मुफ्त नमूना ऑर्डर स्वीकार करते हैं?
A: हाँ, नमूना ऑर्डर समर्थित है, कुछ नमूने शिपमेंट फ्रेट को छोड़कर मुफ्त में पेश किए जा सकते हैं।
